关于X射线管常见故障的及其产生的原因?
发布时间:2019-10-14 点击:975

 X荧光光谱仪中的X射线管,是X射线荧光光谱仪中重要部件,他直接影响X荧光光谱仪的使用寿命,甚至是将测结果,而X荧光光谱仪中X射线管在使用过程中多多少少会有些故障产生,那这些故障产生的原因是什么呢?下面我们就X荧光光谱仪X射线管故障原因进行简单的分析。

 故障一 X 射线管灯丝开路

1)现象

 ① 曝光时无 X 射线产生,毫安表无指示 ;

 ② 通过 X 射线管窗口可见灯丝不亮 ;

 ③ 测量 X 射线管灯丝,阻值为无穷大。

2)分析

 ① X 射线管灯丝电压过高,烧断灯丝 ;

 ② X射线管真空度被破坏,大量的进气使灯丝通电后迅速氧化烧断。


故障二 :摄影没有 X 线产生的故障

1)现象

 ① 摄影也没有 X 线产生。

2)分析

 ①若摄影也没有 X 线产生,则一般先去判断高压是否能够正常送至球管,直接在刚接灯泡处测量电压即可。以北京万东为例,一般高压变压器初次级电压比为 3:1000,当然注意机器事先预留下的空间。该空间主要由于电源、自耦变压器等存在着内阻,曝光时损耗加大,从而导致的输入电压等下降的现象,该损耗与毫安选择有关,毫安越大,损耗越大,则空载检测电压也应该越高。所以,当维修人员测量出的电压超出 3:1000以外的一定范围内数值也属于正常,该超出数值与毫安选择有关,毫安越大,此数值也越大。由此可判断高压初级电路是否有问题  。

 https://cxyq.imwsoft.cn/20191014091717-FkwUqEXiwosnpS0t-3WVntOuDlpi.jpg

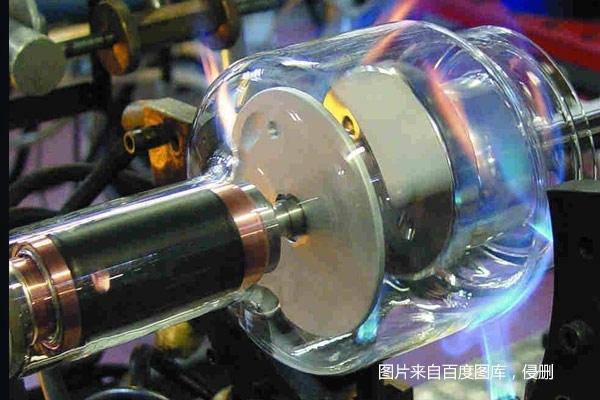

X射线管

故障三 X 射线管阳极靶面损坏

1)现象

 ① X 射线输出量显著下降,X 射线胶片感光度不足 ;

 ② 由于阳极金属被高温蒸发,可见玻璃壁镀有薄薄的金属层 ;

 ③ 通过放大镜,可见靶面有龟裂、裂纹及熔蚀等现象 ;

 ④ 焦点严重熔化时溅落的金属钨可能使 X 射线管爆裂损坏。

2)分析

 ① 过负荷使用。有两种可能 :一种是过载保护电路失灵使一次曝光过载 ;另一种是多次曝光,造成累积性过载而熔化蒸发 ;

 ② 旋转阳极 X 射线管转子卡死或启动保护电路出现故障,在阳极不转动或转速过低的情况下曝光,导致阳极靶面瞬间熔化蒸发 ;

 ③ 散热不良。如散热体与阳极铜体接触不够紧密或油垢过多。

常见故障分析


故障四 :旋转阳极转子的故障

1)现象

  ① 电路正常,但转速明显下降;静转时间短;曝光时阳极不转动 ;

  ② 曝光时,管电流剧增,电源保险丝熔断 ;阳极靶面某点被熔化。

2)分析

长期工作后导致轴承磨损变形及间隙改变,固体润滑剂分子结构也会改变。
