台式X荧光光谱仪的X射线管的结构
发布时间:2020-05-09 点击:82

X射线管式台式X射线荧光光谱仪和衍射仪的激发光源,它所产生的X射线光谱,称作原级X射线谱,是由连续谱线和特征谱线组成。我们将在下面讲一些关于X射线管的相关问题。

在X射线管中,当所加的管电压很低时,只有连续谱产生;当所加电压大于或等于X射线管的阳极材料激发电势时,特征X射线光谱即以叠加在连续谱之上的形式出现。这种特征光谱的波长决定于X射线管的阳极材料。给X射线管提供高压电场和灯丝加热,使灯丝发射的电子再高压电场的作用下轰击阳极靶,当X射线管的真空破坏或灯丝断的情况下,X射线管则不能正常工作,工作中光管的合理使用和维护十分重要。

https://cxyq.imwsoft.cn/20200509131230-FseMM59KzM86m2Ok0tV7TJHM9kLP.jpg

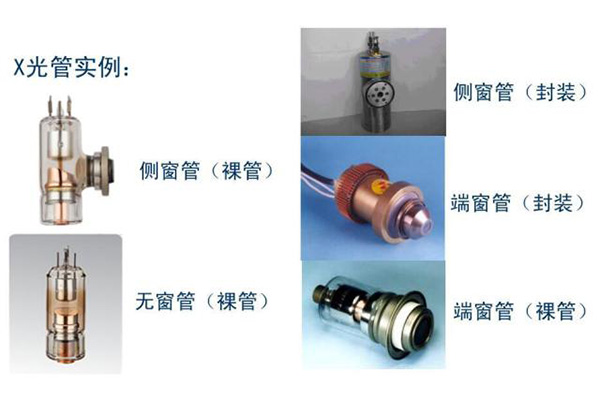

X射线管

X射线管式一种高压真空二极管,它包括发射电子的阴极和一个接收电子的阳极(靶)。由灯丝加热钨丝,产生的电子云在阳极和灯丝间所加电位差的作用下,沿聚焦管被加速飞向阳极靶,所获X射线的很大一部分穿过窗口射出。阴极套用与吸收无用的散射电子并挡住从灯丝发出的钨扩散。

为尽可能减少管窗对X射线的吸收,窗口用轻元素铍制成,为提高长波X射线的透射率,还应使用尽可能薄的铍窗。铍窗的厚度取决于靶原子系数,钨靶窗通常厚1~2mm,铬靶窗可薄至0.2~0.5mm。

X射线管灯丝断的原因

(1)灯丝本身损耗,灯丝变细,在升电流时突然烧断,此种情况发生的可能性较小。

(2)X射线管的高压真空破坏,使灯丝处于非真空状态,此时给灯丝通电流灯丝必断。

(3)铍窗漏气,在外力作用下或化学反应下,由于铍窗很薄,如果铍窗破坏,则X射线管的高压真空破坏,使灯丝烧断。

对拆下的X射线管检查,铍窗口有锈迹,因为金属铍是两性金属,在适当条件下,会发生化学反应。由于铍窗口生锈,可确定铍窗漏气,使X射线管高压真空破坏,导致灯丝烧断。

以上就是这次要讲的关于台式X荧光光谱仪的X射线管的相关知识。
