关于X荧光光谱仪X光管常见故障分析

故障一 ：X 射线管阳极靶面损坏

① X 射线输出量显著下降，X 射线胶片感光度不足 ；

②  由于阳极金属被高温蒸发，可见玻璃壁镀有薄薄的金属层 ；

③  通过放大镜，可见靶面有龟裂、裂纹及熔蚀等现象 ；

④ 焦点严重熔化时溅落的金属钨可能使 X 射线管爆裂损坏。

解决方案

① 过负荷使用。有两种可能 ：一种是过载保护电路失灵使一次曝光过载 ；另一种是多次曝光，造成累积性过载而熔化蒸发 ；

② 旋转阳极 X 射线管转子卡死或启动保护电路出现故障，在阳极不转动或转速过低的情况下曝光，导致阳极靶面瞬间熔化蒸发 ；

③ 散热不良。如散热体与阳极铜体接触不够紧密或油垢过多。

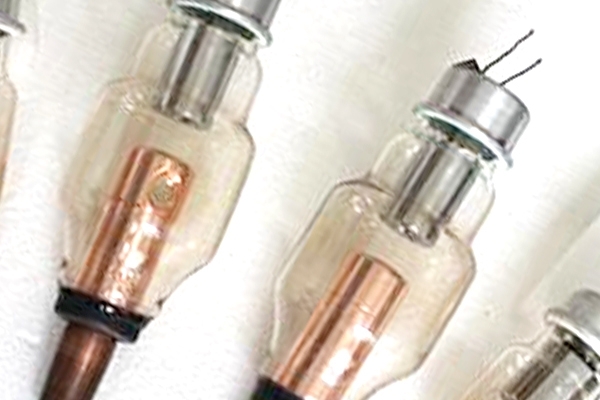

X荧光光谱仪之X射线管

故障二 ：旋转阳极转子的故障

① 电路正常，但转速明显下降；静转时间短；曝光时阳极不转动 ；

②  曝光时，管电流剧增，电源保险丝熔断 ；阳极靶面某点被熔化。

解决方案

1.长期工作后导致轴承磨损变形及间隙改变，固体润滑剂分子结构也会改变。

故障三 ：摄影没有 X 线产生的故障

① 摄影也没有 X 线产生。

解决方案

①若摄影也没有 X 线产生，则一般先去判断高压是否能够正常送至球管，直接在刚接灯泡

处测量电压即可。以北京万东为例，一般高压变压器初次级电压比为 3:1000，当然注意机器事先预留下的空间。该空间主要由于电源、自耦变压器等存在着内阻，曝光时损耗加大，从而导致的输入电压等下降的现象，该损耗与毫安选择有关，毫安越大，损耗越大，则空载检测电压也应该越高。所以，当维修人员测量出的电压超出 3:1000以外的一定范围内数值也属于正常，该超出数值与毫安选择有关，毫安越大，此数值也越大。由此可判断高压初级电路是否有问题 。

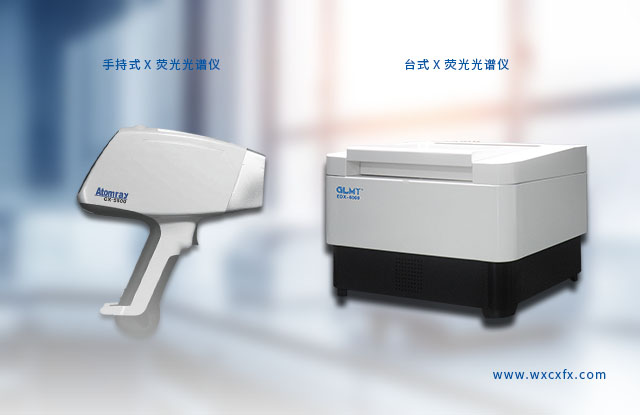

X荧光光谱仪系列

故障四 ：X 射线管灯丝开路

① 曝光时无 X 射线产生，毫安表无指示 ；

②  通过 X 射线管窗口可见灯丝不亮 ；

③ 测量 X 射线管灯丝，阻值为无穷大。

解决方案

① X 射线管灯丝电压过高，烧断灯丝 ；

②X射线管真空度被破坏，大量的进气使灯丝通电后迅速氧化烧断。
