X荧光光谱仪在铁合金成分分析中扮演着重要角色，而样品制备则是确保分析结果准确性的关键步骤。针对铁合金的特性，常用的样品制备方法主要有粉末压片法和熔融法。

粉末压片法因其简便快捷而广受欢迎。First，需将铁合金样品进行粉碎处理，通常使用机械振动磨或球磨机，以确保样品颗粒度均匀，一般控制在32μm至74μm之间。粉碎后的样品装入模具中，通过电动液压机施加一定压力，制成具有一定紧实度和均匀性的圆片。在压片过程中，可添加聚乙烯醇溶液等黏合剂以增加样品的黏结力。粉末压片法操作简单，但存在基体效应和颗粒效应，可能影响分析结果的准确性，因此适用于快速分析。

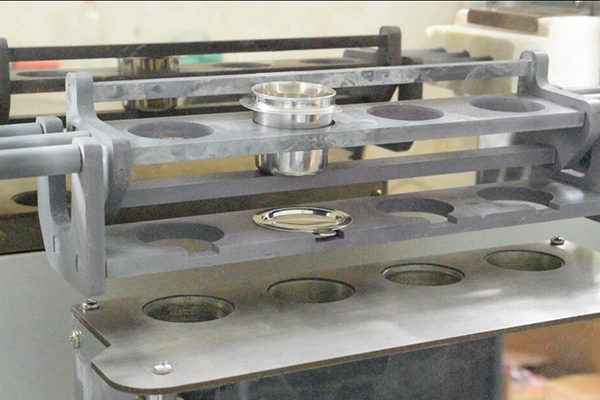

熔融法则能更有效地消除基体效应和颗粒效应，提高分析结果的准确度和精密度。该方法将铁合金样品与熔剂混合，在高温下熔融，形成均匀的玻璃状熔片。在熔融过程中，需特别注意防止铂金坩埚的腐蚀，可通过预氧化或使用湿法氧化结合干法熔融的新技术来解决这一问题。熔融法制样虽然操作复杂、周期长，但能够制得高均匀度的样品，适用于对分析结果有较高要求的场合。

在样品制备过程中，还需注意以下几点：

一是确保样品均匀，避免成分偏析；

二是控制样品颗粒度，以减小颗粒效应的影响；

三是选择合适的黏合剂或熔剂，以确保样品的稳定性和分析结果的准确性；

四是对于热处理过程不同的样品，需尽量选择化学组成及热处理过程均一致的样品进行分析，以避免因热过程差异导致的分析误差。

粉末压片法和熔融法各有优缺点，应根据具体分析需求和实验室条件选择合适的样品制备方法。
