台式X荧光光谱仪能实现样品元素成分的快速无损检测，整套设备的信号源头，正是X射线管，很多使用者日常关注仪器的检测精度、稳定性，却很少深入了解这个核心器件的内部结构，而X射线管的设计构造，直接决定了激发X射线的品质，进而影响光谱采集效果与最终分析结果。台式X荧光光谱仪所搭载的X射线管大多属于封闭式X射线管，整体被封装在密闭壳体内部，工作时依靠高压驱动产生X射线，整套结构是一个集成化的真空器件，从电子发射、加速碰撞到射线导出，每一个结构单元相互配合，共同完成能量转换。

X射线管最基础的两大组成部分是阴极与阳极，二者被安置在高真空的管壳之中，真空环境是器件稳定工作的基础，管内空气分子会阻碍电子运动，高速电子撞击气体还会产生杂散电离，带来额外背景干扰，因此管壳内部需要维持较高真空度，避免电子在飞行途中发生能量损耗。阴极作为电子发射端，一般由灯丝与阴极聚焦罩组合而成，灯丝多选用钨丝材质，通电之后灯丝被加热，热能促使金属内部电子脱离表面，形成自由电子云，这就是热电子发射效应。灯丝外围配套的阴极聚焦罩，通常采用金属材料加工成型，它的曲面造型可以约束电子运动轨迹，让发散的电子汇聚成一束定向的电子流，朝着阳极靶面方向飞行，如果缺少聚焦罩，电子束会四处弥散，大量电子无法撞击靶面有效区域，不仅X射线产出效率下降，还会造成管体多余发热，缩短器件使用寿命。阴极组件的引线会穿过管壳引出，分别接入灯丝供电回路与高压负极，灯丝回路提供低压加热电流，高压回路则建立起阴极与阳极之间巨大的电势差，为电子加速提供动力。

X射线管基础结构分析图

阳极是X射线产生的核心区域，当阴极发射的电子在高压电场作用下加速，高速轰击阳极靶材表面时，电子的动能会发生转化，绝大部分能量转变为热能，仅有很小一部分转化为X射线辐射。阳极最关键的部分就是靶材，台式X荧光光谱仪会根据检测元素范围选择不同靶材，常见的有铑靶、钼靶、银靶等，不同靶材自身的特征X射线能量不同，适配不同原子序数样品的激发需求。靶材一般附着在导热基底之上，基底材料导热性能优异，用来快速带走电子轰击产生的热量，持续工作过程中靶面温度会不断上升，如果热量无法及时散出，靶材容易出现氧化、熔化甚至破损，直接造成X射线管失效。阳极基座还会设计对应的散热结构，部分台式仪器的X射线管会搭配外置导热通路，依靠传导散热把热量传递到仪器整机散热模块，维持靶面温度处在合理区间。阳极连接高压正极，与阴极之间形成强电场，电子从阴极出发，在电场力持续加速下获得足够高的动能，撞击靶材表层原子，激发产生连续谱和靶材特征谱的X射线。

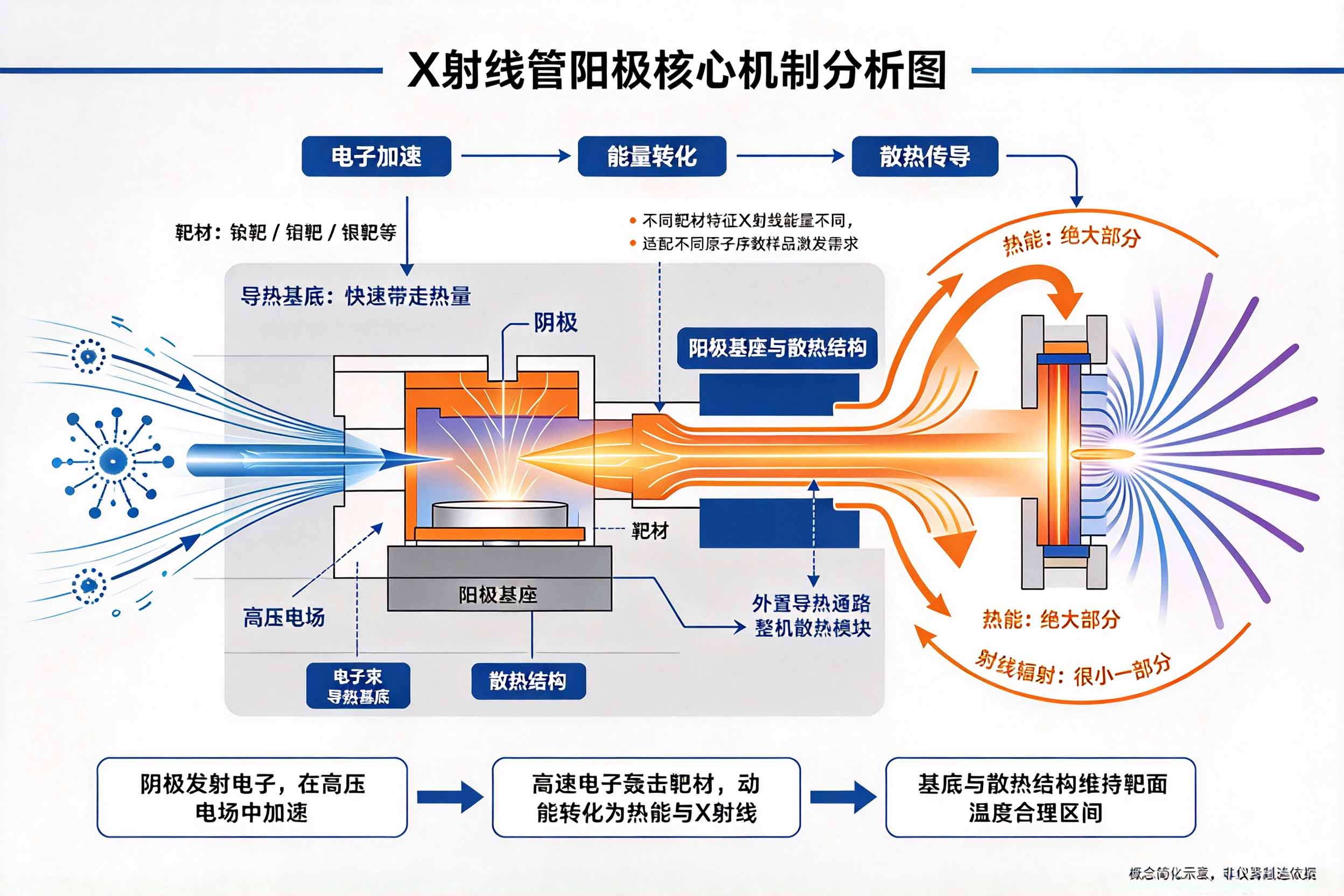

X射线阳极工作原理分析图

包裹阴极、阳极组件的是真空管壳，传统管壳多采用高硼硅玻璃制作，现在不少台式设备使用金属陶瓷管壳，陶瓷绝缘性能优秀，机械强度更高，抗老化能力更强，在长期高压工作环境下稳定性更好，能够降低漏电风险。管壳上预留出X射线出射窗口，这是X射线离开管体射向待测样品的通道，窗口材料的选择十分考究，需要对X射线吸收尽可能少，同时拥有足够强度维持管内真空，轻元素检测场景常选用薄铍窗，也有部分型号采用碳化硼等新型窗口材料，窗口厚度会根据仪器检测需求调整，厚度偏大的窗口会吸收低能量X射线，不利于轻元素激发，太薄的窗口又容易在压力变化下受损，所以窗口的厚度和材质需要综合平衡。

除了核心的阴极、阳极、管壳与出射窗口，X射线管外部还会配套绝缘封装结构，因为阴阳极之间工作电压可达数十千伏，裸露的高压部件会带来安全隐患，也容易发生高压打火现象，所以整个真空管会被灌注绝缘介质，隔绝空气，提升高压稳定性。整套器件装配完成之后，还要做密封处理，保证管内真空长期不泄漏，一旦真空度下降，器件性能会持续衰减，出现射线强度漂移、噪声升高等问题。

在台式X荧光光谱仪工作的完整流程里，灯丝通电发热释放电子，电子经聚焦汇聚，在高压电场加速下冲向阳极靶面，高速电子撞击靶原子，激发产生X射线，射线穿过出射窗口，照射到被测样品表面，样品受激发射出自身的特征荧光X射线，再由仪器探测器采集信号完成元素分析。X射线管各个结构之间相互制约，灯丝的尺寸影响电子发射量，聚焦罩形状决定电子束斑大小，靶材种类决定激发谱线，窗口材质影响低能射线通过率，散热结构关系设备连续工作时长。很多用户在选型和使用台式X荧光光谱仪时，容易只关注仪器标称参数，忽略X射线管结构带来的底层差异，不同结构设计的X射线管，在射线稳定性、背景噪声、长期衰减特性上会存在明显区别，理解X射线管内部构造，也能帮助使用者更合理地设置检测参数，做好仪器日常维护，减少因射线管老化带来的数据波动，更好发挥台式X荧光光谱仪无损快速分析的优势。
