光电直读光谱仪分析时对被检测样品有什么要求？应该如何制样？下面创想仪器GLMY小编就给大家做简单说明。

1.关于制样

1）样品表面必须平整，可以完全盖住激发孔隙；

2）为了获得准确的分析结果，要求样品：不能有沙眼、小孔、偏析等缺陷；

3）样品表面必须清洁、不得污染，不能带有其他物质，也不能用手摸；制样要求：一般情况下，铝、铜等有色金属基体的试样需要车或铣，铁、镍等黑色金属基体的试样可以磨制（铸态试样需要先切割）。要求磨制后的样品表面平整洁净、纹路清晰、温度适宜。另外，不同基体的样品尽量不要在同一砂纸制样。

2.关于铸铁白口化

1）不要浇铸过快，避免偏析；

2）一般多用样模浇铸，样模尽量取直径35-40mm，厚6-8mm，这样试样冷却快，白口好，待铁水浇后30秒左右取出，开水浇再冷水冷。

3）尽量选取砂模，减少缩孔和夹杂

关于直读光谱仪标样激发部位的选择

3、关于激发部位的选择

试样制备好后在什么地方激发*合适。一般选在距离试样中心三分之二的圆周部位。（请参阅《分析化学实验室手册》）如钢铁试样在模具中凝固以后会形成三个晶区即精细粒区、柱状晶区和等轴晶区。试样*外层是精细粒区，该区域晶粒杂乱且区域较小（一般只有两三毫米）；试样中心区域是等轴晶区，就晶体本身来说较适合光谱分析，但是该区域多缩孔、砂眼、夹杂等缺陷；所以距离试样中心三分之二的圆周是*理想的分析区域，该区域多为柱状晶，宏观偏析也较小，*适合光谱分析。（关于宏观偏析和微观偏析还和易偏析元素含量有关。可以参阅冶金相关书籍。）

另外，铸态试样凝固时间越短越有利于分析，以避免偏析的出现。

4、线材、棒材的检测

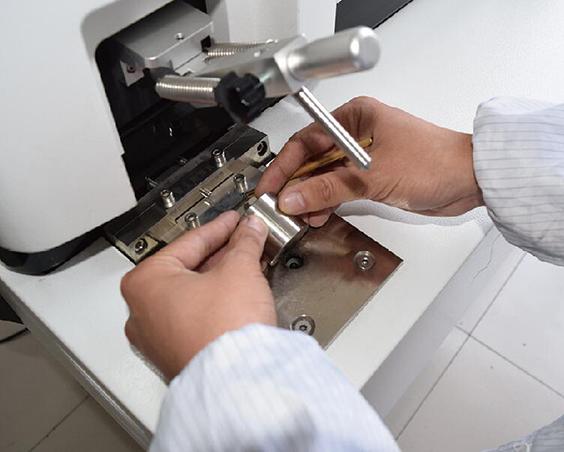

线材、棒材的检测可不尅使用直读光谱仪呢？像这种被检样品，就必须使用特殊的小样品夹具。为满足分析结果的要求，不同的样品需要配备不同种类的夹具。目前很多厂家的直读光谱仪器可以进行小样品的测定。
