直读光谱仪作为金属材料成分分析的核心设备，其检测精度受硬件、样品、环境及操作等多重因素影响。深入解析误差来源并制定针对性控制措施，是保障分析结果可靠性的关键。

一、仪器硬件系统误差

1.光源稳定性偏差：激发能量波动直接影响特征谱线强度。例如，电弧光源若电流波动超过±1%，将导致碳元素检测值偏差达5%-8%。

2.光学系统缺陷：光栅分光误差、狭缝位置偏移或探测器老化，均会引发波长漂移或灵敏度下降。某型号仪器因光栅支架热膨胀系数不匹配，导致夏季高温时Fe元素波长偏差超0.02nm。

3.真空/氩气环境异常：真空度不足或氩气纯度下降（低于99.995%），会增强空气谱线干扰，降低轻元素（如C、P）检测准确性。

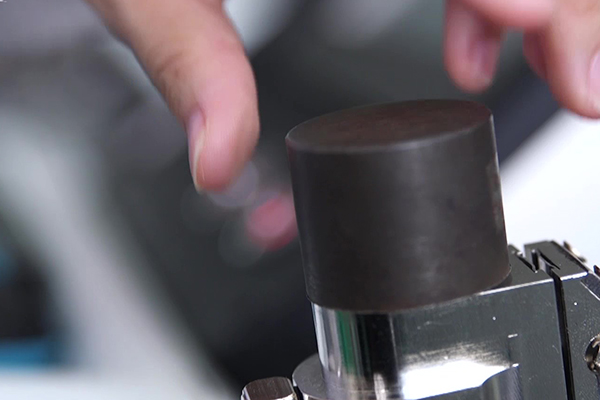

二、样品制备与状态误差

1.表面处理缺陷：磨样粗糙度不均（Ra＞1.6μm）或氧化层残留，导致激发效率差异。例如，铸铁样品若未彻底去除表面脱碳层，硅含量检测值可能偏低10%-15%。

2.成分偏析与夹杂：合金元素分布不均或存在非金属夹杂物，易引发局部光谱异常。某铝合金样品因存在Si相偏析，导致光谱仪单点检测Si含量波动达±3%。

3.几何尺寸偏差：样品厚度不足（＜3mm）或激发面不平整，会引发激发能量泄露或光路遮挡。

三、环境与操作误差

1.温湿度波动：环境温度每变化5℃，光电倍增管增益可能漂移2%-3%，湿度过高（＞70%）则易引发电路板短路风险。

2.标准化周期失控：未按时进行标准化校准（如超过24小时），仪器漂移可能导致Cu元素检测值偏差累积至±5%。

3.人为操作差异：激发点选择随机性、电极打磨角度偏差等，均会引入重复性误差。例如，电极尖端角度偏差超过5°，可能使激发能量波动达±8%。

四、控制策略建议

建立每日标准化校准制度，使用高纯度标准物质（如CRM系列）验证仪器稳定性。

规范样品制备流程，采用自动磨样机控制表面粗糙度，并通过金相显微镜检测制备质量。

配置恒温恒湿实验室（温度20±2℃，湿度40%-60%），并安装温湿度联动报警系统。

通过系统性误差溯源与标准化管理，直读光谱仪的检测重复性RSD可控制在1%以内，与湿法化学分析结果偏差缩小至±0.5%，为金属材料质量控制提供可靠依据。
