给你介绍四种直读光谱仪光栅的刻划方法
发布时间:2020-08-04 点击:1206

直读光谱仪的光栅是光谱仪器当中的最重要的一个部件,直读光谱仪主要原理就是将分光,检测分开的光束,以达到最后检测效果。那直读光谱仪光栅又是怎么做的呢?主要有以下四种方法:

制造光栅的方法有机械刻划光电刻划 光栅复制全息照相刻划四种。

机械刻划

机械刻划是古老方法,但可靠,间隙刻划技术比较成熟。但要刻划一块100X100mm的光栅(刻划机的刻划速度为15-25条/分)计算须要4个昼夜。因此要求机器、环境在长时间内保持精确恒定不变。

光电刻划

光电刻划就是利用光电控制的方法可以在某种程度上排除光栅刻划过程中机械变动和环境条件改变所产生的各种刻划误差。它一方面提高了光栅刻划质量,另一方面也能在一定程度上简化机械结构、降低个别零件的精度和对周围环境的要求。

光栅复制

光栅刻划时间长和效率低,因此成本很高,不能满足光谱仪器的需求。目前复制法有二种:一次复制法就是真空镀膜法。二次复制法是明胶复制法。一次复制法是一次制成,而二次复制法是先复制母光栅的划痕,然后用该划痕印划在毛胚的明胶上。

二次复制的工艺比较烦琐,但需要设备和条件都比较简单,明胶法复制光栅质量是比母光栅差些。

/cxyq/20200804101815-FqLVXXnnp3nNNqRdtPlqYzAFZiJ3.jpg

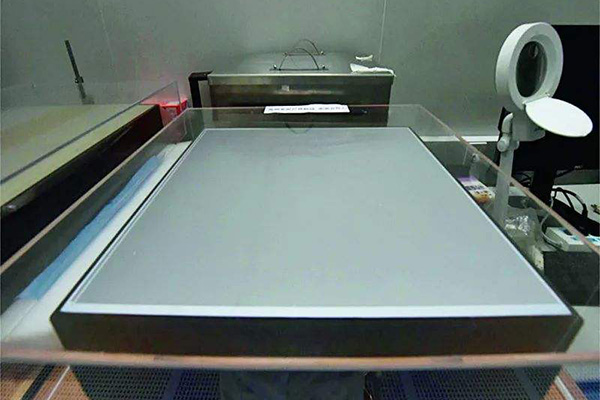

光栅的刻划

全息照相刻制

全息照相刻制具有以下优点

①改变激光器的波长,可以制造整个光谱区所需要的光栅。

②全息照相刻划原则上无尺寸限制可制大光栅。

③可制造平面和凹面光栅。

④生产效率高、成本低,促使全息照相刻划光栅获得迅速的发展。

所以直读光谱仪的光栅刻划方法就是有以上四种。
