高频红外碳硫分析仪检测系统常见故障分析
发布时间:2022-05-27 点击:1119

红外碳硫分析仪可以快速分析钢、铁、铜、合金、碳化合物、矿石、水泥、陶瓷、玻璃等固体材料中的碳和硫。但是在日常的使用中,红外碳硫分析仪检测系统如果出现问题,许多用户就无法解决,创想仪器多年来对高频红外碳硫分析仪经过研究和分析,有了非常多的宝贵经验。

https://cxyq.imwsoft.cn/20220527090926-FtjNzySXcgjlR_B_ngAApZHCHVjK.jpg

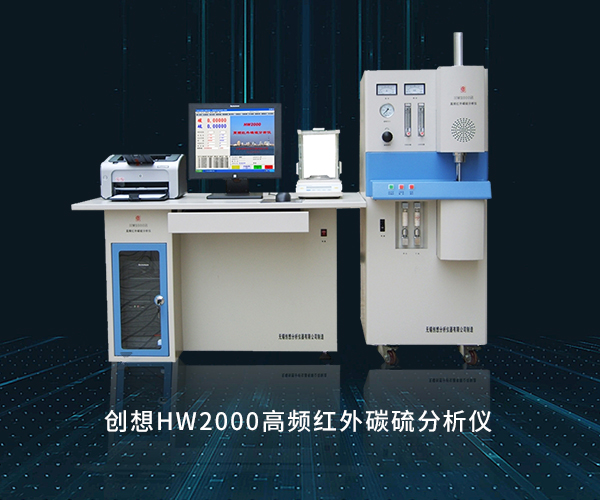

创想HW2000高频红外碳硫分析仪

高频红外碳硫分析仪检测系统受哪些方面影响?

1.工作电源

工作电源是保证检测系统正常工作的首要条件,检测系统工作电源有四种,分别是±15V、5.5V、24V、5V,如果这部分电路工作状况及输出值不正常,那么就要看看是否是以下几个问题。

(1)部分器件老化会导致输出值不稳定,纹波大。正常情况下电源输出的波动范围应在±10%内。

(2)部分器件损坏无输出或输出波形不对。

2.红外光源

红外光源发射的红外辐射与光辐射功率成正比。光辐射功率发生变化,则信号输出大小也会发生变化,那么检测器基线也会发生变化,也就是说红外辐射的大小,检测器基线会反映出来。
引起红外光源辐射信号变化的原因有以下几种:

(1)光源的老化程度会导致光辐射的强弱,信号输出低,碳和硫检测器的基线输出值也会逐渐降低,如果低于标准的范围,仪器会报警。

(2)光源加热丝断裂或脱焊,无信号输出。可以测量下光源加热丝电阻值是否正确(正确值一般为5Q左右)。

(3)光源加热丝虚焊及电源插头氧化导致接触不良。

3.切光马达

马达工作是一个非常关键的步骤。切光马达是将光信号调制成具有一定频率的信号送入检测器,把红外光信号切光信号,可以保障信号经电路放大后的稳定性。

(1)切光马达无法工作,或许是工作电源故障、切光马达转切光卡住。

(2)由于马达长期转动会有磨损,轴套间隙大,马达叶片转动不稳定,甚至叶片碰到检测池池壁受阻、卡住。

(3)切光马达工作调制频率不在正常范围内,引起通过光孔的光忽大忽小,检测器的接收信号波动可能会为零。

4.红外线检测器

红外线检测器是气体分析仪的关键部件,正常情况下应保证环境温度稳定,避免干扰信号。以下几个情况是比较容易出现:

(1)器件损坏无输出信号。

(2)器件老化灵敏度低,输出信号噪声大。

(3)器件焊点氧化、虚焊接触不良,输出信号不稳定。

5.前置放大器

前置放大器将检测器输出的微弱信号进行放大、滤波、直流放大。只要前置放大器的各个部位发生微小变化都将引起放大器的变化。

(1)微信号放大器性能下降。检查时应首先检查下滤波电容,接地是否良好。

(2)调零电位器、增益调节电位器接触不良。我们在使用一段时间后要把电位器左右旋转几下,确保接触良好。

(3)四运放放大器放大倍数降低,造成后续分析结果偏低。

6.A/D转换板

电压信号通过16转1芯片进行信号采集,再通过A/D芯片转换为数字信号,送人计算机进行处理,这个过程干扰信号较容易发生,会影响到系统监视窗口观察工作条件、样品检测积分过程及计算。

(1)A/D转换板的器件老化质量下降,干扰信号会增多,数字信号紊乱。

(2)仪器接地不良,外界干扰信号,导致采集数据遗漏。

(3)A/D转换板与总线插槽接触不好,导致采集数据丢失。

高频红外碳硫分析仪检测系统出现问题一般是上述这些问题,通过了解这些问题,我们可以相对轻松的解决及提高设备的利用率。
