台式X荧光光谱仪应用广泛，能应用在多领域，不如我们一起来看一下都有哪些。

台式X荧光光谱仪在中低合金钢分析中的应用

用台式X荧光光谱仪分析中低合金钢有足够的灵敏度，多道X射线荧光光谱仪一般测量时间只需要20秒，使用铑靶X射线管，监控试样测量为60秒，以提高分析精度，必要时要扣除重迭谱线。

台式X荧光光谱仪在不锈钢分析中的应用

事实上使用X荧光挂光谱仪检测不锈钢存在一定困难，主要原因在于不锈钢中的镍、铬、铁这三者存在着严重的增强和吸收效应，必须采用数学分析，校正过后铬和镍的分析结果还是可以的。

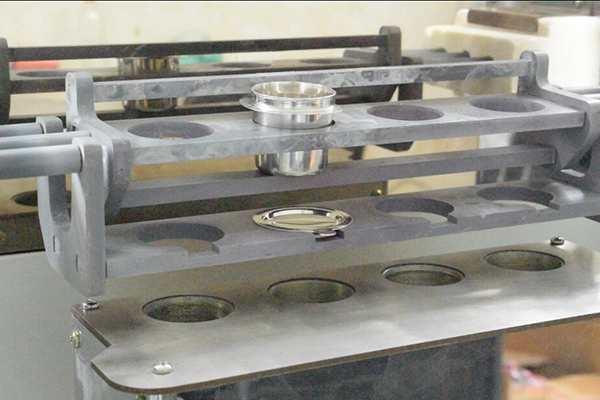

熔融机制取X荧光光谱仪样品

台式X荧光光谱仪在非金属材料分析中的应用

所谓的非金属材料，指炉渣、矿石等原材料的分析。对于这类材料的X荧光分析方法，主要是分为两大类：

一、把试样振动磨粉碎，然后压制成直径为40mm的圆片，随后放置在X荧光光谱仪上进行分析，这个方法速度快，一般五分钟左右就能出结果。但是有“粒度效应”和“矿物效应”，所以对其要主要就是控制颗粒度大小。对于轻元素分析，可以适当加入稀释剂、粘结剂、重吸收剂，如硼酸、淀粉、硫酸钒等，来减少基体效应并可压成圆片。

二、熔融法，熔融法的主要特点在于准确度高，能消除“粒度效应”和“矿物效应”。采用这个方法，需要先把试样磨粉碎，然后加入熔剂如四硼酸锂，并在高温下熔融成玻璃样片，经过10-20分钟，中间熔融机摇动除去气泡，另外防止试样破裂，加入溴化物使其容易脱模。在铂-黄金（5%）坩埚中熔融，冷却脱模以后，试样就可以直接使用。

除了这三种，其实有更多的应用场景，这里就不逐一介绍了。
