在购买直读光谱仪前,很多客户会先在网络上寻找帮助,哪家直读光谱仪好,国产的还是进口的,检测精度,稳定性,仪器结构,价格都是要仔细考虑的。那国产直读光谱仪和进口光谱仪在结构上是不是有所不同,不然为什么价格贵那么多?
直读光谱仪,总的来说就是通过检测样品在被激发后产生的原子光谱强度来确定样品中的元素含量的仪器,目前市场上,光谱仪器的分光系统也有几种类别,分别为棱镜分光系统、平面光栅分光系统、凹面光栅分光系统、中阶梯光栅分光系统。由于凹面光栅在光路中兼具色散和聚焦两种作用,可以使光谱仪的光路更加紧凑,因此被绝大多数直读光谱仪所采用。
无论是国产直读光谱仪或者进口光谱仪,大体上就是这几种类型,现在就国产直读光谱仪为例,在整机部分,同样也是分为三个部分:样品激发部分、分光系统部分、检测单元部分,之后就是依靠PC主机进行数据信号的软件处理,直接显示结果。

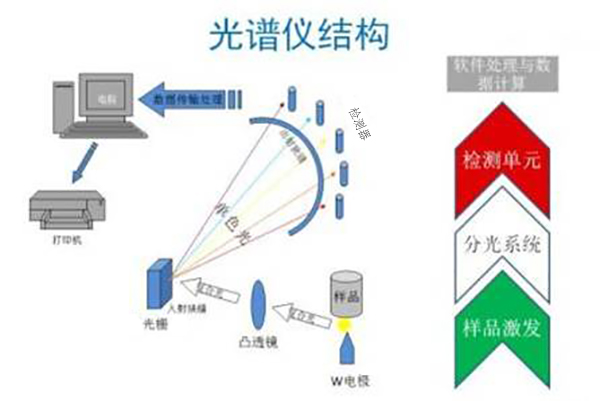

直读光谱仪的结构
激发系统
激发系统是直读光谱仪中一个很重要的组成部分,它的作用是给样品提供激发所需要的能量,使样品发光,以便后续检测。每种元素激发后发出的光具有特征谱线,这些谱线的强度与样品中的含量之间具有函数关系。
样品中一般含有多种元素,不同的元素会发不同的光。但是这些光全部杂糅在一起,接下来的一步就是把这些复合光分解成单色光。
分光系统
分光系统是光谱仪器的核心。在直读光谱仪中普遍使用的是帕邢-龙格装置,其作用是把不同波长的复合光进行色散变成单色光。这些单色光与特定元素有特定联系(如钠的焰色反应),而光强度可以被直接检测出来。
检测系统
检测系统的核心部件是检测器,常见的检测器是PMT(光电倍增管)和CCD(电感耦合装置)。
但是使用PMT作为检测器的话,整机尺寸需要做的很大,而且在后期添加基体方面,需要返厂进行物理安装,而CCD作为检测器,整机尺寸就小很多,而且后期添加基体只要现场直接操作就行了。

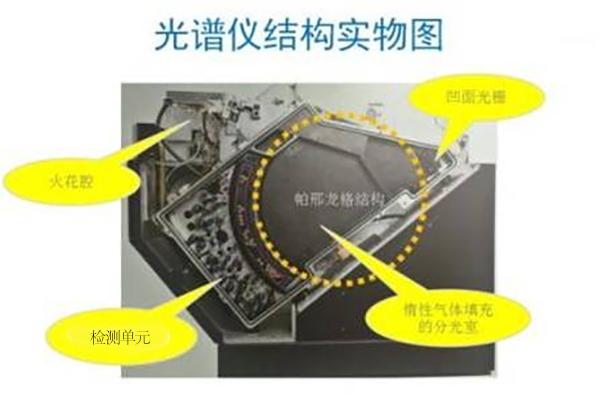

实物展示光谱仪的内部结构
其实,国产直读光谱仪和进口光谱仪在结构上并没有什么不同,检测精度和稳定性也是一样的。
