在金属材料快速成分检测领域，全谱直读光谱仪凭借一次性采集完整光谱信息的优势，成为冶金、机械、铸造行业的常规分析设备，而CCD是实现全谱同步检测的核心载体，整套仪器从样品激发到数据输出的完整链路，都依托CCD光电转换、电荷存储与信号读出机制完成，理解CCD的底层工作逻辑，就能清晰掌握全谱直读设备区别于传统光电倍增管型光谱仪的技术本质。整套检测流程从样品激发开始，高压电火花在氩气惰性氛围下轰击平整的金属试样，高温等离子体让试样内部各类元素原子外层电子脱离基态跃迁至高能激发态，电子回落时释放携带专属能量的光子，不同元素对应固定波长的特征谱线，混合光子经由入射狭缝进入恒温密封光室，内部凹面光栅会依据波长差异对复合光完成色散，将长短不一的单色光按有序角度平铺投射在CCD感光阵列表面，恒温光室的稳定环境能够规避光学元件热胀冷缩带来的谱线偏移，保障各类特征谱线精准落在CCD对应感光单元上，为后续光电转化提供稳定光学输入。

CCD的基础结构由数千个线性排布的MOS光敏像元串联组成，每一个像元都相当于独立微型光电容器，内部硅基半导体材料是实现光到电转化的关键介质，其工作根基为半导体内光电效应，当光栅色散后的单色光子照射到硅感光层，能量达标的光子会击穿硅原子价带束缚，生成成对的自由电子与空穴，光子数量直接决定电子生成总量，也就是光信号强度与光生电荷总量形成线性对应关系，这一对应关系是后续定量分析元素含量的物理基础。不同于成像类CCD侧重画面清晰度，光谱专用CCD更强化波长分辨精度与弱光信号捕捉能力，多采用背照式减薄结构，减少光子在电极层的损耗，提升紫外至可见光区间的光子吸收效率，适配金属元素从短波紫外到长波可见光的完整谱线检测需求，同时配套低温控温模块降低硅基底热运动产生的暗电荷，减少无光照条件下的背景噪声，提升微量元素弱谱线的识别能力。

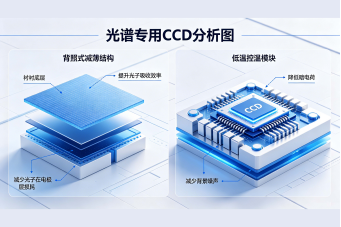

光谱专用CCD分析图

光子转化生成的光生电子不会随意扩散，CCD电极会持续施加时序电压，在每个光敏像元内部形成独立电势势阱，势阱如同密闭储电容器，将激发产生的自由电子完整收纳留存，仪器软件可自定义设置积分采集时长，强光对应的元素谱线可缩短积分时间避免电荷溢出干扰相邻像元，微量弱信号则延长积分周期累积更多电荷，拓宽设备可稳定检测的光强区间。整个曝光采集阶段，所有像元同步完成光子接收与电荷存储，这也是CCD能够一次性捕获全波段所有元素谱线的核心原因，传统单通道光电倍增管只能固定接收单一波长光线，如需新增检测元素就要调整光路或增设检测器，而CCD线性阵列覆盖完整检测波长范围，后期拓展检测元素仅需软件标定对应像元波长，无需改动硬件光路，适配多材质、多牌号合金灵活检测场景。

当单次积分采集周期结束，CCD进入电荷有序转移环节，外部驱动电路输出周期性切换电压，依次调整各行像元电极电势，让势阱内存储的光生电荷沿着阵列通道单向、有序向末端读出寄存器迁移，成熟光谱CCD电荷转移效率保持较高水平，电荷在长距离转移过程中损耗微弱，最大程度保留原始光强对应的电荷总量，避免信号失真影响元素定量精度。全部电荷转运至输出寄存器后，集成电荷放大器会将微小电荷信号转化为可识别的模拟电压信号，模拟信号再经由模数转换器完成数字化转换，把连续变化的电压数值转化为计算机可读取的离散数字信号，数据传输至配套分析软件后，结合仪器出厂前完成的波长标定文件，软件会自动匹配每个CCD像元对应的特征波长，建立“波长-电荷数值”二维光谱曲线。

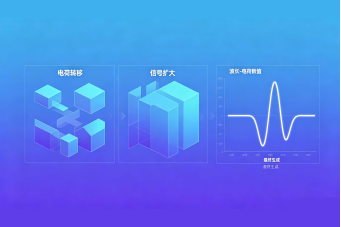

光谱分析CCD分析图

软件依托预先建立的标准工作曲线完成定量换算，标准曲线通过多块已知精准成分的标准试样激发采集构建，记录不同元素含量与对应谱线光强的对应关系，检测未知样品时，软件提取目标元素特征波长位置的CCD数字信号，对照曲线计算得出元素质量分数，同时自动完成基体效应、激发光源漂移、光路微小偏移的校正补偿，最终输出完整的多元素成分检测报告。整套CCD工作流程环环相扣，光电转化、电荷存储、有序转移、模数读取四个阶段无间断衔接，将抽象的原子特征光信号转化为直观可量化的数字数据，支撑直读光谱仪实现几秒内完成样品多元素同步检测。

综合来看，CCD作为直读光谱仪的信号转换中枢，串联起光学分光系统与数字分析系统，以内光电效应实现光电荷转换，依靠电势势阱完成信号存储，借助时序电压驱动电荷有序读出，最终将金属原子发射的特征光谱转化为定量分析所需的数字信号。这套完整的工作机制，让全谱直读光谱仪兼顾检测速度、元素覆盖范围与分析精度，持续支撑金属制造行业快速、高效的材料成分筛查，而随着半导体工艺持续优化，CCD的量子效率、噪声控制与动态范围还会稳步提升，进一步拓展直读光谱设备在新材料、微量检测领域的应用边界。
