在荧光光谱仪整套光学检测链路中，探测器是承接荧光光子、完成光电转换并输出光谱数据的核心载体，其中CCD与CMOS两类阵列式感光芯片凭借多通道同步采集的独特优势，逐步成为科研、检测类荧光设备的主流配置，二者摒弃了传统单通道器件逐波长扫描采集的模式，能够一次性捕捉一段连续波段内全部荧光信号，大幅缩短光谱采集耗时，适配动态反应追踪、高通量样品筛查、显微荧光成像等多元检测场景，二者依托半导体感光工艺实现光子向电信号的转化，基础工作逻辑相近，但在芯片结构、信号读出方式、噪声控制、运行成本与适配机型上存在明显区分，共同覆盖从教学基础检测到前沿材料、生物荧光分析的全层级使用需求。

CCD探测器是较早应用于荧光光谱仪的阵列感光器件，芯片基底排布大量相互独立的感光像素单元，经过发射单色器色散分光后的带状荧光光斑会完整投射在感光区域，每个像素对应一段固定波长的荧光光子，光子入射后在硅基感光层产生光生电荷，电荷会暂存于像素内部势阱中，曝光结束后通过统一移位寄存器逐行转移电荷，经由单一输出端口完成信号读取。常规商用荧光光谱仪所搭载的科学级CCD会配套半导体制冷结构，通过降低芯片工作温度抑制半导体自身热激发产生的暗电流，有效削弱基线噪声，提升弱荧光信号的识别能力，对于低浓度荧光标记生物样本、发光效率偏低的无机稀土材料、微量环境污染物检测等弱光测试场景，制冷型CCD能够稳定输出信噪比更优的光谱曲线。从响应波段来看，标准硅基CCD可覆盖紫外至近红外800纳米区间，搭配氟化镁增透窗口后，紫外波段光子透过率得到提升，适配蛋白、核酸等生物分子紫外特征荧光检测，同时CCD像素电荷转移过程损耗极低，像素间信号串扰程度较轻，光谱分辨率表现稳定，常搭配显微荧光光路使用，在获取样品微区发光光谱的同时记录空间发光分布信息。不过CCD芯片电路集成度偏低，电荷统一串行读出的模式会拉长完整光谱读取时长，芯片外围需要配套独立放大电路，整机硬件布局更为复杂，长期连续动态检测场景下数据传输效率存在一定局限，且制冷模组持续运行会增加仪器能耗，设备后期维护成本相对更高。

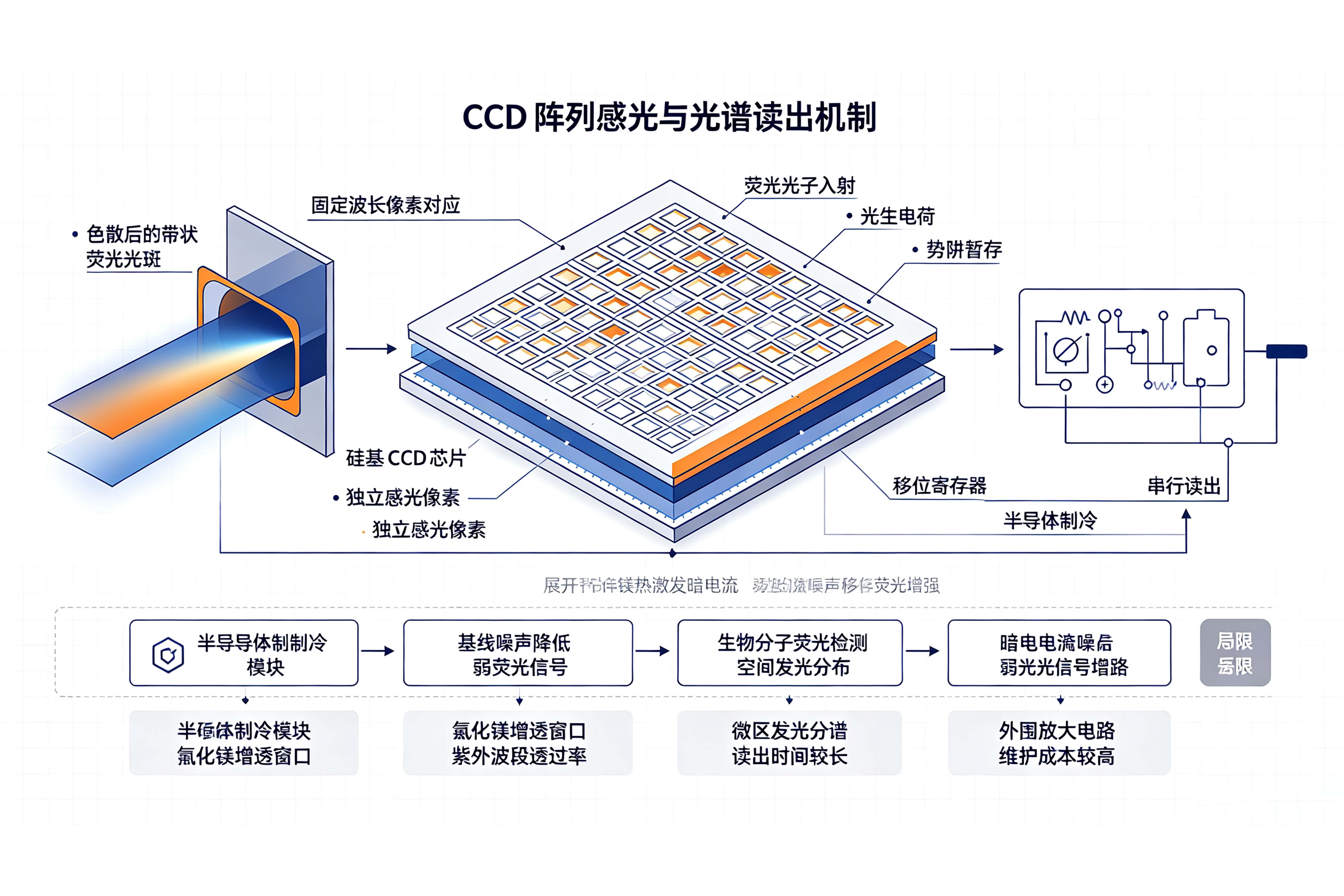

CCD阵列感光与光谱读出机制

CMOS探测器作为后起的阵列感光方案，在芯片设计逻辑上做出明显革新，将电荷放大、模数转换电路直接集成在每一个像素单元内部，无需统一移位传输电荷，每个像素可独立完成信号读取，并行读出的架构让光谱数据传输速度远高于同规格CCD，这一特性让CMOS广泛搭载于便携式荧光光谱仪、在线原位检测设备、快速高通量筛查仪器之中，能够实时捕捉化学反应过程中荧光强度随时间的动态变化，实时输出连续动态光谱曲线。从硬件结构来看，CMOS省去了复杂的外置信号放大组件，整机电路设计更为精简，芯片体积小巧，能耗更低，即便不搭配大功率制冷模块，常温工作状态下也能满足常规食品添加剂、水质荧光污染物、染料样品等中等发光强度样品的检测需求，设备生产成本与运维门槛更低，大量教学实验室使用的基础型荧光光谱仪普遍选用CMOS探测器。但受像素内集成电路的影响，CMOS感光区域占比低于CCD，同等像素规格下单个像素感光面积更小，固有读出噪声数值偏高，在检测单分子荧光、超低浓度痕量样品等极弱发光信号时，基线噪声会对检测下限造成一定影响，部分高端科研机型会采用深度制冷背照式CMOS，通过优化感光结构、降低工作温度来弥补噪声短板，缩小与科学级CCD在弱光探测性能上的差距。

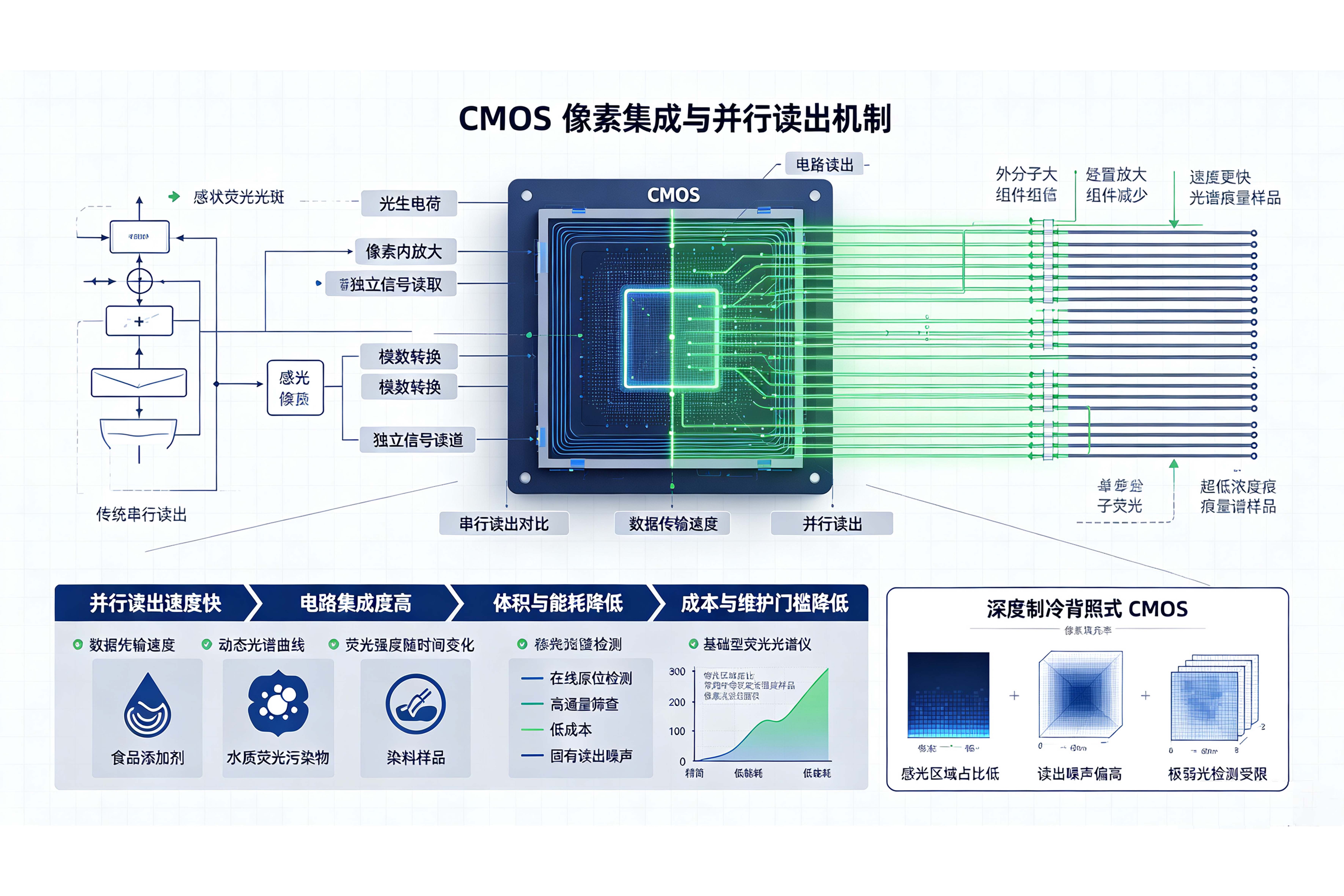

CMOS像素集成与并行读出机制

两类探测器在荧光光谱仪中并非完全替代关系，而是根据检测需求形成互补搭配。针对需要高信噪比、高精度稳态光谱采集，以及显微微区弱荧光成像的科研场景，仪器优先搭载制冷型背照式CCD，依靠低电荷损耗、低串扰的优势保障数据精准度；针对需要快速采集、长时间在线检测、设备小型化便携化的场景，CMOS探测器凭借高速读出、低功耗、低成本的特性成为更合适的选择，部分多功能高端荧光光谱仪会设计可切换探测模组，根据测试样品发光强度、实验时长灵活切换两种感光芯片，兼顾检测精度与采集效率。

在实际检测流程中，CCD与CMOS的性能发挥也离不开整机光路与配套电路的协同配合，仪器前端的截止滤光片会过滤散射激发光与杂散光，减少无关光子入射造成的像素饱和，软件端可调节曝光时长、制冷温度、信号增益等参数，平衡荧光信号强度与背景噪声。随着荧光分析技术不断向单分子探测、活体原位荧光成像、高速动力学表征方向发展，CCD持续优化背照、大面阵工艺，进一步压低暗电流，拓展弱光探测极限；CMOS则不断提升像素感光填充系数、优化降噪算法，缩小与CCD在微光检测上的性能差距，两种阵列探测器持续迭代升级，持续拓宽荧光光谱仪在生物医药、光电新材料、环境检测、农产品检测等领域的应用边界，作为荧光信号数字化转化的核心部件，二者的工艺进步也直接推动荧光分析从基础定性定量检测，向高精度、实时动态、微型便携多维度方向稳步发展。
