台式X射线荧光光谱仪凭借无损、快速、多元素同步检测的优势，广泛应用于金属冶炼、矿产建材、化工原料、电子物料等行业的成分筛查与定量分析，业内长期形成共识，样品制备环节对检测结果稳定性的影响占整体误差六成以上，不同形态样品对应差异化制样流程，操作人员需依据样品基体、检测精度需求选择适配工艺，全程遵循均匀、洁净、标准化三大核心原则，下文完整梳理块状固体、粉末两类主流样品的全套制样操作逻辑与实操细节。

块状固体样品以金属合金、塑料板材、硬质非金属原料为代表，部分外观平整、成分均一的物料可做简易直接制样，首先确认样品尺寸能够完整覆盖仪器内部X射线照射窗口，常规光斑直径约十毫米，厚度达到射线无限厚度标准，金属基材厚度不宜低于一毫米，薄片与薄膜材料需搭配刚性衬底避免测试过程中受热形变、出现褶皱翘曲，随后开展表面预处理，先用无水乙醇浸润无尘布擦拭表层油污、灰尘，金属材料存在氧化皮、锈蚀层时，选用粒度由粗至细的金相砂纸逐层打磨，每更换一档砂纸便将样品旋转九十度，彻底消除上一道工序留下的深浅划痕，硬度偏高的钢材、合金打磨后可增加精细抛光步骤，借助金刚石研磨膏配合抛光布获得低粗糙度平整分析面，全程规避磨料碎屑嵌入样品表层形成杂质干扰，打磨抛光完成后再次用有机溶剂超声清洗，冷风快速吹干防止水渍二次氧化；针对铸锭、浇筑类金属样品，需留意冷却偏析问题，大批量配套校准曲线的标准样品与待测样品应保持一致的激冷成型方式，减少内部成分分布不均带来的数据波动，多孔、带有气孔夹杂的块状物料不建议直接上机，需破碎研磨转为粉末形态重新制样，镀层、分层复合板材仅能依靠直接制样方式，检测时锁定固定点位，记录分层结构信息用于后续数据校正。

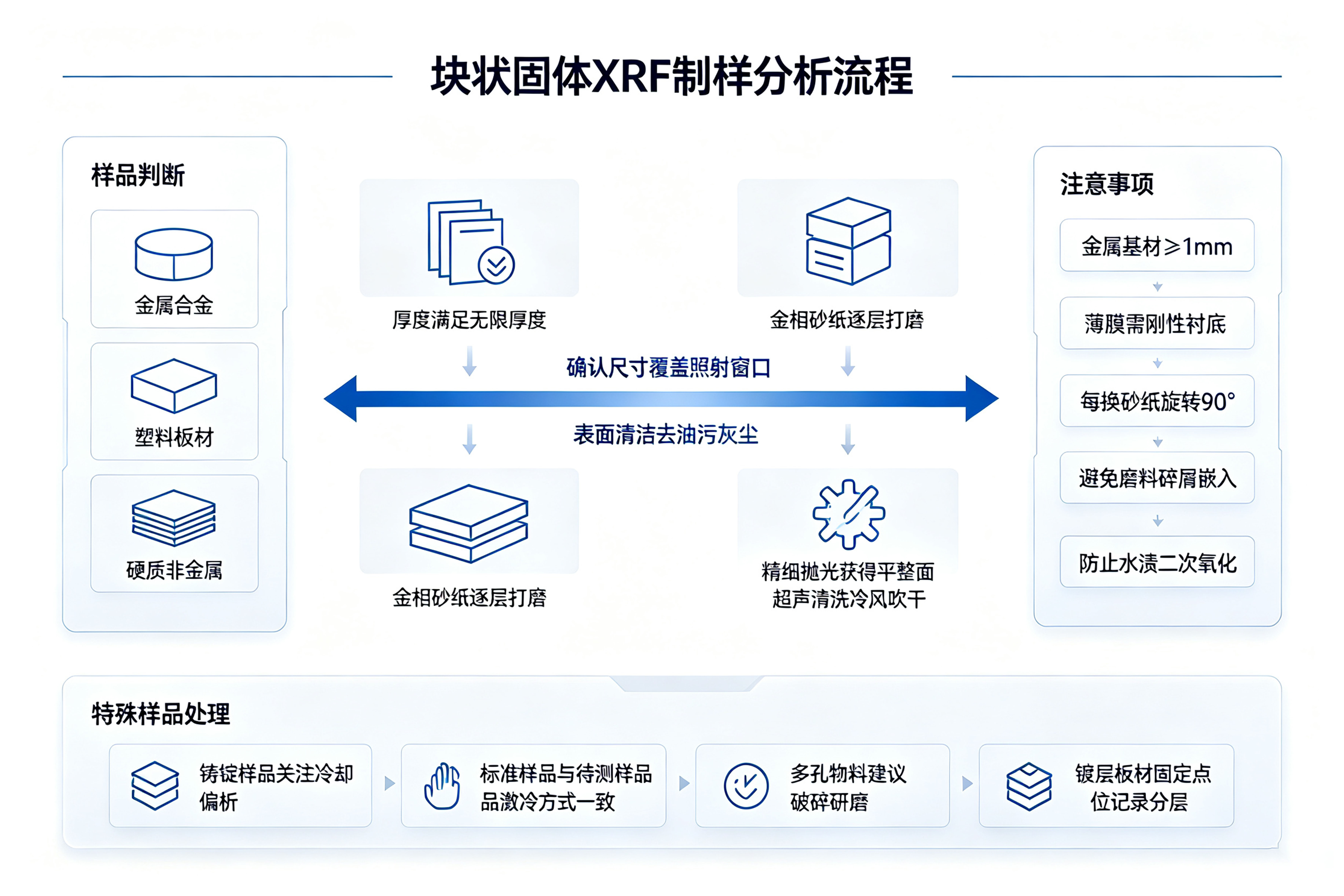

块状固体样品X射线制样流程分析图

粉末样品是台式X荧光检测中占比最高的样品类型，土壤、矿石、水泥生料、冶金炉渣、粉体化工原料均归为此类，主流分为压片法与熔融玻璃片法两套工艺，压片法适配批量快速筛查，整体操作门槛低、耗材成本可控，完整流程分为干燥、研磨筛分、成型压制三步，先将粉体置于一百零五摄氏度烘箱恒温干燥两小时，去除游离水分避免压片后出现开裂、鼓包，冷却后转入振动磨样机或玛瑙研钵充分研磨，颗粒细度控制在两百目左右，研磨完成后过筛剔除粗颗粒，降低粒度效应干扰，粘结性偏弱的粉体可少量添加微晶纤维素、硬脂酸等粘结剂混合均匀，随后选用硼酸镶边模具或聚乙烯塑料环盛放样品粉末，平稳放置于液压压片机工作台，施加十五至三十吨压力并保持十至三十秒保压时间，泄压过程匀速缓慢，避免样片骤然碎裂，合格压片成品表面光洁无凹陷、裂纹，整体厚度满足射线穿透要求，制备完成存放于干燥器内隔绝空气吸湿；熔融玻璃片法更适用于主次量元素精准定量，能够同步消除粒度效应与矿物效应，操作精度要求更高，需使用万分之一精度分析天平称取定量样品与硼酸盐混合熔剂，常规选用四硼酸锂搭配偏硼酸锂复配体系，样品与熔剂配比区间在一比五至一比十之间，针对含氟、易挥发元素的样品可适当调整熔剂配方，称量后充分混匀置于铂金合金坩埚，滴加微量碘化铵作为脱模剂，放入全自动熔样机升温至一千至一千两百度区间，恒温熔融十至十五分钟，期间多次晃动坩埚保证样品完全熔解，熔融液体匀速倒入恒温模具自然冷却成型，得到均质透明玻璃片，整个流程需严格管控称量、熔融温度、冷却时长，标准曲线标样与待测样品的熔融参数保持完全统一，防止基体差异造成系统偏差。

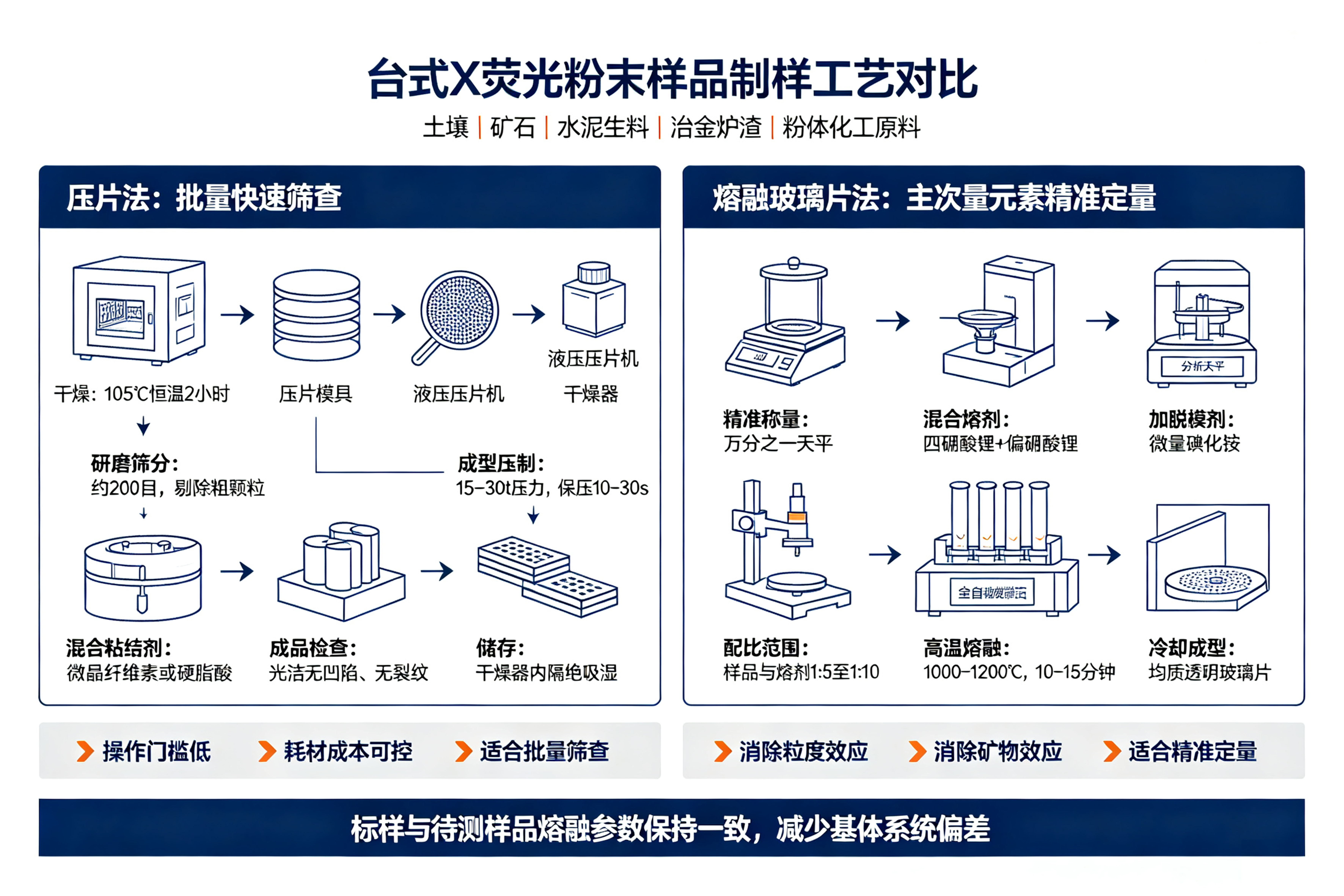

粉状固体样品X射线制样流程分析图

台式X荧光光谱仪的制样不存在统一通用方案，操作人员需要结合检测精度需求、样品物理化学特性灵活取舍，日常生产快速筛查优先采用块状直接制样、粉末压片，实验室精准定量分析则选用熔融玻璃片工艺，把制样环节的标准化操作落实到每一处细节，才能充分释放仪器本身的检测性能，持续保障多批次检测数据的重复性与可信度，为原材料质控、成品成分判定提供稳定可靠的数据支撑。
