便携式X 射线荧光分析技术(XRF)成为目前我国各行各业喜爱的一个快速分析手段,是因为它能够及时的检测、筛选和控制金属材料元素含量,并且它低成本。XRF 具有无需对样品进行特别的前处理处理,快速、方便、测量成本低等明显特点,特别适合用于各类现场质量控制和检测使用。
x 射线管
x 射线管的构成
X射线管是X射线荧光光谱仪中较为昂贵的部分之一,工作时产生连续X射线,激发样品,分为端窗靶(台式)和侧窗靶(便携、手持)。
X射线管如果发生故障普遍有以下几个方面:
1.内部真空度下降;
2.阳极靶材被击穿;
3.光管窗口金属铍窗破损将高压加至 X 射线光管后,除小部分能量用于产生X 射线外,大部分能量转化为热能,所以仪器在使用过程中注意散热,以免温度过高,阳极靶烧损,同时要注意避免短时间内频繁扣动扳机给光管加压,以免击穿阳极靶材。
X 射线管的窗口是金属铍窗,容易破碎,一定要避免仪器碰撞。X射线管需要在真空环境下工作,但因为使用时间的增加,内部的真空度会有所降低,因此如果闲置后第一次开机,一定充分预热仪器,然后再测试样品,防止x射线光管损坏。
检测器
检测器是X射线荧光光谱仪中较为昂贵另外的部分之一,工作时用于接收样品被激发出的特征X射线。
检测器故障一般分为:
1.金属铍窗被人为损坏
2.内部制冷系统失灵
3.真空度降低导致分辨率降低。

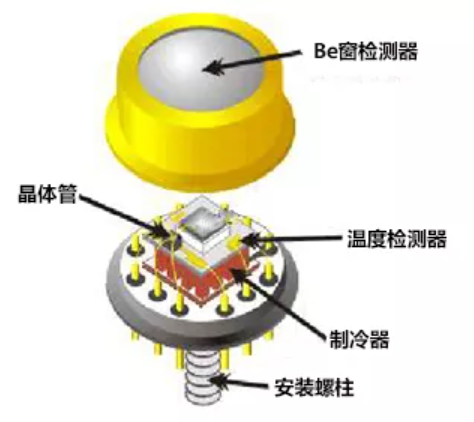

检测器的构成
在仪器使用过程中,要避免尖锐物品扎坏检测器铍窗;要避免仪器碰撞导致金属铍窗或内部制冷系统损坏;要避免检测器受到金属碎屑或粉尘污染。
CPU板
CPU板故障一般分为:
1.电子元器件烧损
2.存储芯片损坏。
在仪器使用过程中,定期清理仪器数据,以免存储芯片损坏。要尽量避免金属碎屑或粉尘进入仪器内部,定期清理维护仪器内部。

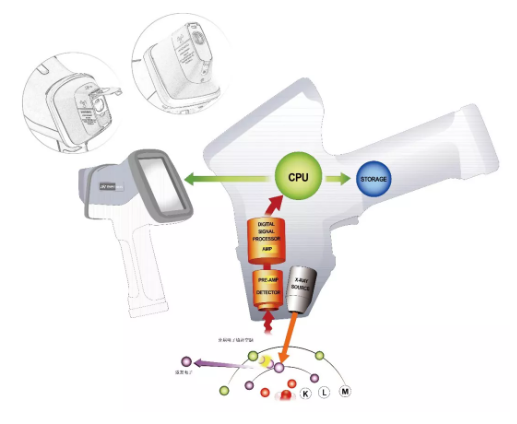

便携式XRF光谱仪除了光管,检测器,CPU板等核心部件,还有一些其他电子配件,因此在使用过程中,要注意金属碎屑及粉尘,以免烧损仪器内部电路配件。
使用注意事项总结
使用仪器前,企业要对相关人员进行专业的培训,了解辐射安全知识,养成良好的使用习惯,以避免辐射事故,确保自身及他人人身安全。
使用仪器时,请轻拿轻放。注意保护仪器检测器铍窗完整。测试尖锐或线状材料时,要注意不要被测样品进入测试腔体,损坏检测器铍窗。如果需要外出作业,必须固定好仪器,防止仪器摔碰从而导致损坏仪器内部配件。
仪器使用过程中,不要频繁开关机,避免仪器内软件丢失。另外频繁的扣动扳机,也会使电子元器件使用寿命缩短或损坏光管。
日常要清洁仪器清洁,特别是测试窗口。定期更换窗口膜。如果看到测试窗口膜片受到污染或破损,需要马上更换。不使用仪器时,要存放于专用仪器箱内。
