关于手持式X荧光光谱仪故障检修问题
发布时间:2021-01-11 点击:1

1 手持式X射线荧光光谱仪的检测原理

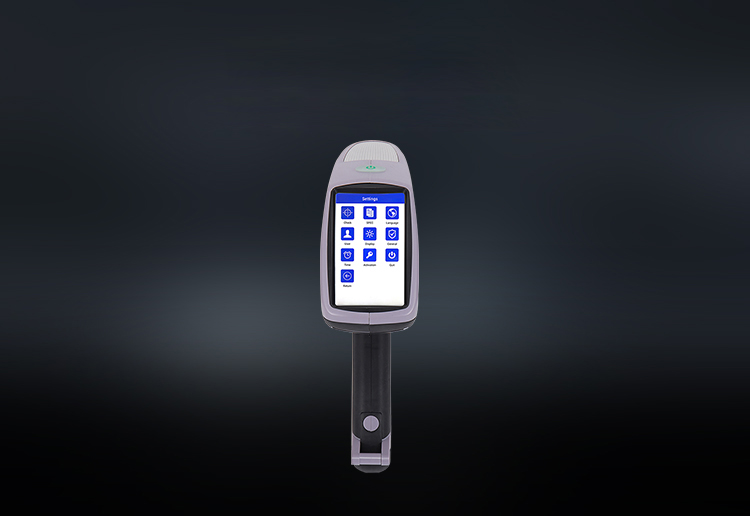

X荧光光谱分析是用于高压隔离开关触头表面金属成分检测的一种非常有效的分析方法,具有快速、分析元素多、分析浓度范围宽、精度高、可同时进行多元素分析、无损检测等优点,被广泛应用于元素分析和化学分析领域]。其原理为:由激发源产生高能量X射线照射被测样品,样品表面元素内层电子被击出后,轨道形成空穴,外层高能电子自发向内层空穴跃迁,同时辐射出特征二次X射线。每种元素都有各自固定的能量或波长特征谱线,具体与元素的原子序数有关。检测器测量这些二次X射线的能量及数量或波长,光谱仪器软件将收集到的信号转换成样品中各种元素的种类和含量。

https://cxyq.imwsoft.cn/20210111111005-Fq6DI-kMTRNldAMB1poYEv7o3c6L.jpg

手持式X荧光光谱仪

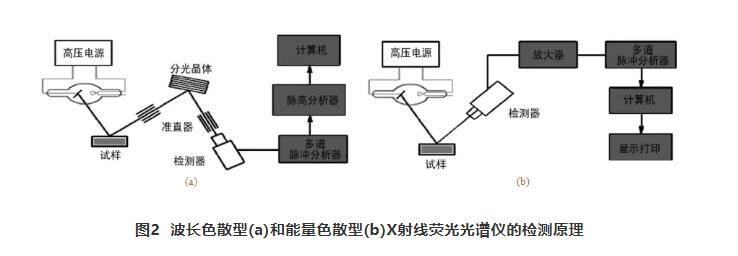

X荧光光谱仪通常可分为波长色散型X荧光光谱仪和能量色散型X荧光光谱仪两大类。波长色散型光谱仪一般采用X射线管作为激发源,由检测器转动的2θ角可以求出X射线的波长λ,从而确定元素成分,属于台式仪器。能量色散型光谱仪是利用荧光X射线具有不同能量的特点,将其分开并进行检测,从而确定元素成分和含量,可以同时测定样品中几乎所有的元素,激发源使用的X射线管功率较低,且使用半导体探测器,避开了复杂的分光晶体结构,因此仪器工作稳定,体积小,便携性高,价格也较低,能够在数秒内准确、无损地获得检测结果,被广泛应用于金属材料中元素的精确定量分析。


1    高压隔离开关触头的腐蚀故障

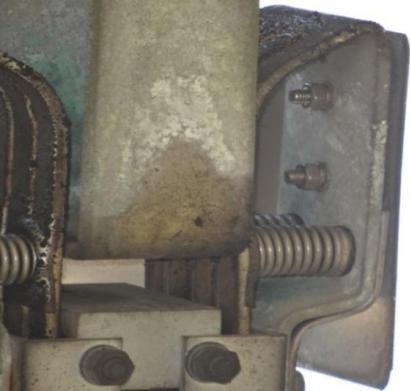

某110 kV变电站于1991年投运,当地大气污秽等级为E级,大气类型为工业污染。周边潮湿多雨,化工、煤炭、玻璃等重工业污染企业密集,空气中SO2、H2S等硫化物浓度较高,大气的腐蚀性较强。2013年更换隔离开关触头,防腐措施为铜镀银。2017年站内巡检发现某110 kV隔离开关触头腐蚀严重,动、静触头接触面大部分呈绿色,少部分呈黑色(见图1)。红外测温发现该隔离开关触头存在过热故障,若继续运行,可能会造成隔离开关烧毁,甚至大面积停电等恶性事故,运维单位国网泸州供电公司紧急安排停运该隔离开关,并与国网四川电科院联合开展故障分析。

https://cxyq.imwsoft.cn/20210111110056-FhWsLEZf-ifTIQFowFk7kM3RF2VQ.jpg

手持式光谱仪高压隔离开关触头的腐蚀故障

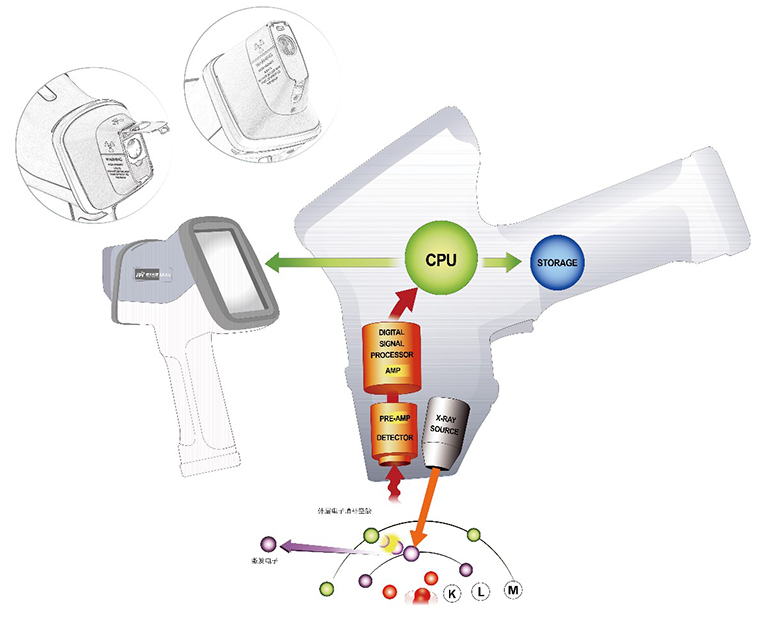

目前市售手持式X荧光光谱分析仪基本都是能量色散型X射线光谱仪。图3是目前四川电网基层供电公司使用的美国Olympus VANTA VCA手持式X荧光光谱仪,它不受分析样品的大小、形状、位置限制,无需拆卸隔离开关,可以携带至变电站现场,能够分析Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Zr, Nb, Mo, Pd, Ag, Cd, Sn, Sb, Hf, Ta, W, Re, Au, Pb, Bi等25种元素。

https://cxyq.imwsoft.cn/20210111110515-FmMUhl1ABCOXl8zFADFBgkyMNDT0.jpg

手持式X荧光光谱仪



镀层化学成分分析

使用VANTA VCA手持式X射线荧光光谱仪对110 kV隔离开关触头不同颜色区域的镀层和铜基体进行分析,结果见表1。银白色区域中Ag、Cu和Sn的质量分数分别为91.48%、1.83%和5.71%。Cu是隔离开关触头的基体成分,查阅文献[14]可知,该银锡比例是第二相SnO2颗粒弥散分布于银基质层中的Ag–SnO2金属基复合材料,不符合DL/T 486-2010、DL/T 1424–2015和《国家电网有限公司十八项电网重大反事故措施(2018年修订版)及编制说明》中隔离开关触头应镀银的要求。黑色区域的Ag含量低至75.33%,Cu含量和Sn含量则较高,这是因为Ag-SnO2镀层中的Ag与空气中的SO2、H2S等含硫化合物反应生成黑色的腐蚀产物β-Ag2S和Ag2SO3。随着腐蚀反应的进行,Ag-SnO2镀层表面逐渐由银白色转变为深灰色及黑色。绿色区域的Cu质量分数已升至82.31%,Sn的质量分数则与灰色区域相近,而Ag已检测不到,表明Ag-SnO2镀层中银的腐蚀产物发黑并脱落后,镀层中分散的SnO2无法保护铜基体,使得铜在潮湿环境下与空气中的O2、CO2和H2O反应生成绿色的碱式碳酸铜Cu2(OH)2CO3(俗称铜绿)。将绿色区域打磨后分析铜基体发现其中含99.72% Cu和0.15% Sn,说明该隔离开关触头的基体材质为纯铜,检出的少量锡来源于残余的镀层。

https://cxyq.imwsoft.cn/20210111110600-FnaWt99h7C9NWMAwuDFVnupzimJv.jpg

手持式X荧光光谱仪工作原理示意图


 镀层厚度检测

使用创想仪器手持式X射线荧光光谱仪检测110 kV隔离开关触头的镀银层厚度,结果显示银白色、黑色和绿色区域的镀银层厚度分别为23.953、16.885和0.000 μm。这说明随腐蚀反应的进行,镀层逐渐被消耗,直至完全损失。DL/T 486–2010、DL/T 1424–2015和《国家电网有限公司十八项电网重大反事故措施(2018年修订版)及编制说明》中明确规定隔离开关触头的镀银层厚度不应小于20 μm。为节约成本,厂家最常用的造假手段就是用镀锡代替或减少镀银量,这两种手段都可直接通过镀层测厚发现。但本次的造假是采用Ag-SnO2层代替Ag层,也是呈银白色,并且镀层厚度大于20 μm,仅通过颜色判断和测厚均无法发现,隐蔽性较强。Ag-SnO2镀层触头因为电导率较纯银低,主要用于继电器、低压开关等低压电器。若用于高压隔离开关,在大电流下很容易发热,存在严重安全隐患。
