手持式光谱仪，手持式X射线荧光分析技术，是一种快速分析手段，为我国的各行各业的客户提供了一种可行的、低成本的并且及时的检测、筛选和控制金属材料元素含量的有效途径。相对于其他分析方法（例如发射光谱、吸收光谱、分光光度计、色谱质谱等），XRF 具有无需对样品进行特别的前处理处理，快速、方便、测量成本低等明显优势，特别适合用于各类现场质量控制和检测使用。

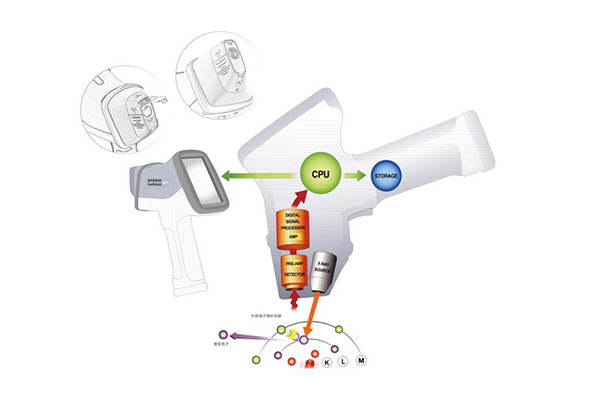

手持式光谱仪的结构

针对手持式X 射线荧光光谱仪各个重要部分，请看下面维护和保养方法说明，手持式X 射线荧光光谱仪属于小型JING密分析仪器，它主要由以下几部分组成：

1. x 射线管

X射线管是X射线荧光光谱仪中ZUI昂贵的部分之一，工作时产生连续X射线，激发样品，分为侧窗靶（便携、手持）和端窗靶（台式）。

X射线管故障一般为：1.内部真下降 2.阳极靶材被击穿 3.光管窗口金属铍窗破损

（1）将高压加至 X 射线光管后，除小部分能量用于产生X 射线外，大部分能量转化为热能，所以仪器在使用过程中注意散热，以免温度过高，阳极靶烧损，同时要注意避免短时间内频繁扣动扳机给光管加压，以免击穿阳极靶材。

（2）X 射线管的窗口是金属铍窗（为了提高透射率），容易破碎，一定要避免仪器碰撞，损坏金属铍窗。

（3）X射线管需要在真空环境下工作，随着使用年限的增加，其内部的真空度会有所降低，因此闲置一段时间后首次开机，一定要使仪器充分预热，开机一段时间后再测试样品，以防高压击穿导致 x射线光管损坏。

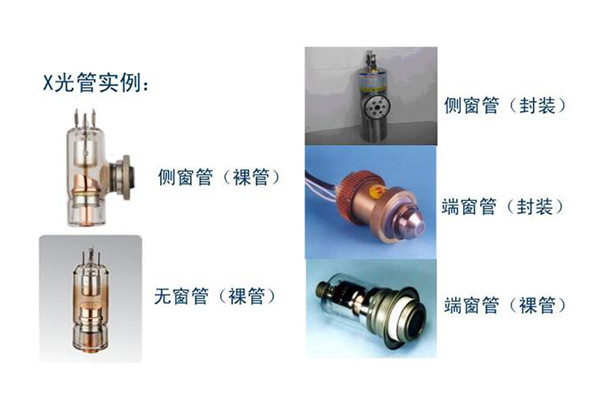

各类X光管

2.检测器

检测器是X射线荧光光谱仪中ZUI昂贵另外的部分之一，工作时用于接收样品被激发出的特征X射线。商用便携式XRF主要使用半导体检测器，包括Si-PIN检测器和SDD检测器。基本结构，见附图。检测器故障一般为：1.金属铍人为损坏 2.内部制冷系统失效 3.真空度降低导致分辨率降低。

（1）在仪器使用过程中，一定要避免尖锐物品扎坏检测器铍窗。

（2）在仪器使用过程中一定要避免仪器碰撞，损坏金属铍窗或内部制冷系统。

（3）在仪器使用过程中一定要避免金属碎屑或粉尘污染检测器。

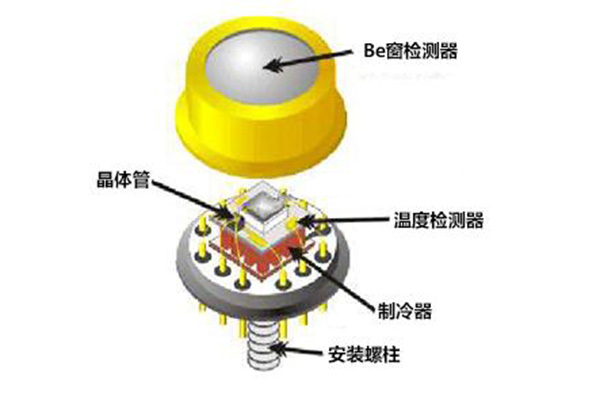

检测器结构

3. CPU板

将检测器采集到的光电子信息数字脉冲转化为电信号，信息再经过计算处理，转化成直观信息，如：元素、含量、牌号等。检测器故障一般为：1.电子元器件烧损 2.存储芯片损坏。

（1）在仪器使用过程中，定期清理仪器数据，以免存储芯片损坏。

（2）在仪器使用过程中一定要避免金属碎屑或粉尘进入仪器内部，必要情况下定期清理维护仪器内部，以免烧损电子元器件。

4. 其他电子配件

手持便携式XRF光谱仪除了光管，检测器，CPU板等核心部件外，还包含一些其他电子配件，因此在使用过程中，尽量避免金属碎屑及粉尘进入仪器内部，以免烧损仪器内部电路配件。

手持式光谱仪需在仪器专用箱中保存

使用注意事项总结：

使用仪器前，必须了解辐射安全知识，接受相关培训，养成良好的使用习惯，以避免辐射事故，确保自身及他人人身安全。

注意保护仪器检测器铍窗完整。测试尖锐或线状材料时，应注意保护测试窗口，防止被测样品进入测试腔体，损坏检测器铍窗。

使用仪器时，请轻拿轻放。外出作业时，请将仪器固定好，防止仪器摔碰，损坏仪器内部配件。

仪器使用过程中，应避免频繁开关机，避免仪器内软件丢失，同时避免短时间内频繁的扣动扳机，避免电子元器件使用寿命缩短或损坏光管。

保持仪器清洁，特别是测试窗口。定期更换窗口膜，如测试窗口膜片受到污染或破损，应立即更换，避免导致测试数据不准确或污染检测器。

不使用仪器时，应将其存放于专用仪器箱内。
