光谱仪厂家告诉你关于直读光谱仪术语中的的直接光路与间接光路的区别
发布时间:2020-01-10 点击:68

         光谱仪厂家告诉你关于直读光谱仪术语中的的直接光路与间接光路的区别

我们知道直读光谱仪中直接光路是光经过透镜聚焦后直接传导到光室的设计,过程中并不经过光纤。而间接光路则是通过光纤传导到光栅入射狭缝的另一种方案。一般采用间接光路的直读光谱仪都是双光路设计,其中既有直接光路,也包含间接光路。

之所以会有这种区别,根本上是因为直读光谱仪所采用的CCD最大耐受光强不同。

直接光路与间接光路对比总结表

对比项目

直接光路

间接光路

CCD检测器

可耐受很高光强

可耐受光强较低

特点

激发光经透镜直接到达光室

激发光经光纤到达光室

测量方式

一次测量可以得出全部数据

测量一部分元素,剩下低光强元素需要用直接光路辅助检测

对影响

对于仪器机械设计和软件有较高要求

光纤降低光强,能随意弯曲,相对降低了仪器设计难度

配件维护

只需保持透镜清洁,透镜更换频率很低,正常使用约5~10年换一次

由于光纤经常在强光下照射,光纤有一定使用年限,一般1~2年就要更换一次



 间接光路的光谱仪所采用的CCD检测器不能有效区分高光强的激发光。而采用光纤则可以降低部分光强,从而降低对激发源和读出系统(包括CCD、芯片处理器、数模转换器等)的要求。

https://cxyq.imwsoft.cn/20200110102625-Fjm65_urBCfAByfMLc2J_nmp5sok.png

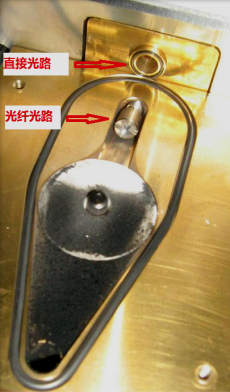

直读光谱仪简介光路

由于技术原因,间接光路会有部分光强损失。对于低含量元素来说,通过光纤后的光强会更弱。所以采用间接光路的光谱仪,同时还会用直接光路作为补充,来检测低含量样品。

 https://cxyq.imwsoft.cn/20200110102727-FpovUIy1OJGhUOLawOkOCXalabgC.png

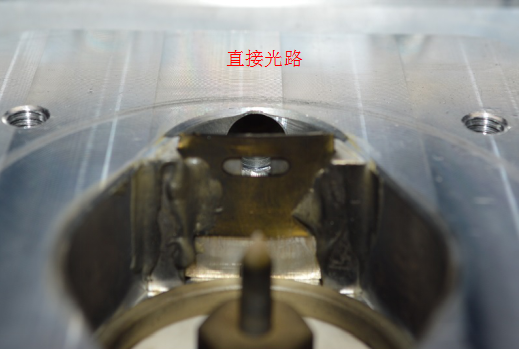

直接光路

 但光纤在强光照射下有一定寿命限制,属于消耗品。为了保证光纤信号采样良好,而且不被污染,需要在激发源处安装保护镜片,使仪器镜片清洗频率和更换频率增高。

以上种种就是直读光谱仪中关于直接光路和间接光路的区别。
