光谱仪厂家——创想仪器GLMY为您简述直读光谱仪光学系统的组成
发布时间:2021-01-06 点击:2

光谱仪一般都包括入射狭缝、准直镜、色散元件(光栅或棱镜)、聚焦光学系统和探测器。


1.入射狭缝: 将入射的光学信号构建成一个明确的物像;
2.准直部分: 使光学信号的光线平行。该准直器可以为透镜、反射镜、或色散元件的部分功能,如在凹面光栅光谱仪中的凹面光栅的部分功能;

https://cxyq.imwsoft.cn/20210106114819-FiWE7t023Yo-ymheuhiRysOcEpbU.jpg

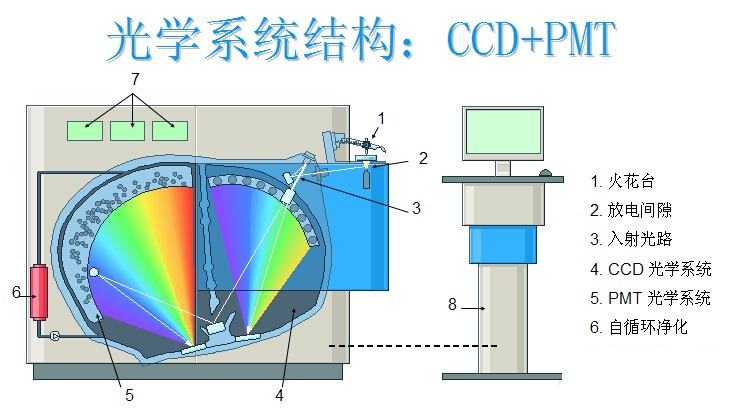

光谱仪光学系统


3.色散部分: 通常采用光栅,在空间上进将平行光行色散;
4.聚焦部分: 收集色散的光学信号,使得大部分入射狭缝的单色影像聚焦于焦平面;
5.阵列检测器: 放置于焦平面,从而检测大部分单色影像的光强度。该检测器可以是CCD阵列或其它的光检测阵列。

https://cxyq.imwsoft.cn/20210106115310-Fjhw-MAEnKypQ2bqMzfaa0EMfVCL.jpg

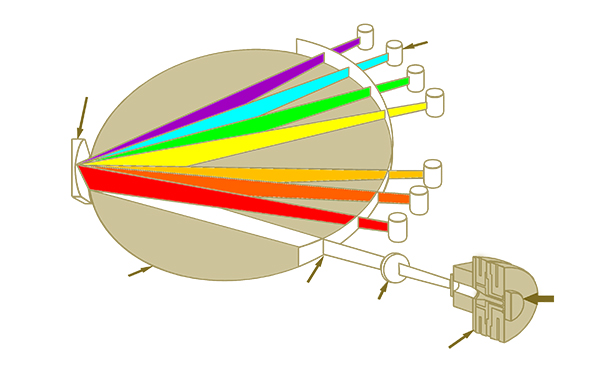

光谱仪光学系统

色散

色散广义的说是指复色光分解为单色光而形成光谱的现象。几列波在媒质中传播,它们的频率不同,传播速度亦不同,这种现象叫色散;而在物理学中,把凡是与波速、波长有关的现象,叫作色散。中国古代对光的色散现象的认识最早起源于对自然色散现象——虹的认识。

色散可以利用棱镜或光栅等作为“色散系统”的仪器来实现,当复色光进入棱镜后,由于它对各种频率的光具有不同折射率,各种色光的传播方向有不同程度的偏折,因而在离开棱镜时就各自分散,形成光谱。

光栅

由大量等宽等间距的平行狭缝构成的光学器件称为光栅(grating)。一般常用的光栅是在玻璃片上刻出大量平行刻痕制成,刻痕为不透光部分,两刻痕之间的光滑部分可以透光,相当于一狭缝。精制的光栅,在1cm宽度内刻有几千条乃至上万条刻痕。

这种利用透射光衍射的光栅称为透射光栅,还有利用两刻痕间的反射光衍射的光栅,如在镀有金属层的表面上刻出许多平行刻痕,两刻痕间的光滑金属面可以反射光,这种光栅称为反射光栅。
