直读光谱仪属于精密仪器,在使用过程中我们一定要遵循一定的使用禁忌,不然会损坏我们的仪器,以下是我们直读光谱仪厂家的工程人员整理的一份关于直读光谱仪使用禁忌问题:
1、直读光谱仪的使用有哪些注意事项?
(1)直读光谱仪激发样品后在火花台内会产生黑色沉积物,这些沉积物可致电极与火花台之间短路,所以火花台要定期清理。
(2)直读光谱仪卸下火花台板时要轻拿轻放,防止内表面划伤。取出火花室内圆石英垫片和玻璃套管时谨慎小心,防止操作不当致其破碎。

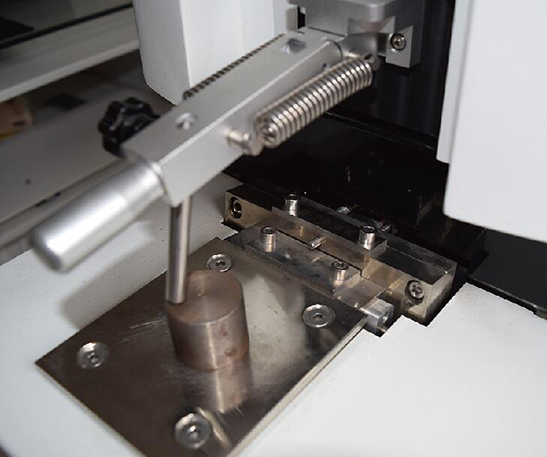

(3)直读光谱仪压样品夹子要垂直;不得在还未夹好样品时按激发键;不得在激发时触摸或抬起样品夹。如果遇到激发时声音很大,应该按停止键,不可直接抬起样品夹,否则易造成电路板烧毁。
(4)不准乱按键盘,操作人员不得进入操作规程规定以外的任何程序,不能按规程规定以外的任何键。
(5)非岗位人员不得随意进入机房,机房内严禁吸烟、进食。
2、如何检测火花直读光谱仪的性能?
(1)精密度
测试方法是挑选典型元素不同浓度范围的样品,连续激发10个点,以数据的RSD评价仪器的精密度。需要检验元素及浓度范围。
(2)重复性
火花直读光谱仪开机稳定后,在仪器最佳工作条件下,连续激发10次,测量某个低合金钢标准物质GBW01328~GBW01333(或GBW01211~GBW01216)中代表元素的含量,计算出平均值和相对标准偏差即是重复性。
(3)稳定性的检定
火花直读光谱仪开机稳定后,激发某个低合金钢标准物质GBW01328-GBW01333(或GBW01211-GBW01216)对被测元素进行测量。在4小时内,间隔15分钟以上,重复6次测量(期间不再标准化)。计算出平均值和相对标准偏差即是稳定性。
4、再现性
再现性也就是仪器的稳定性,国标规定必须测试4个小时内的再现性
3、温度对直读光谱仪使用的影响?
直读光谱仪属于精密测量仪器,光学系统微小的变化(如结构件的热胀冷缩等)即会引起很大的测量误差,因此直读光谱仪在设计时会对光学系统进行恒温控制。
但即使如此,外界温度的变化仍会影响恒温系统的热平衡状态,引起测量误差,因此为了保证测量结果的精密度,应尽可能减小使用过程中环境温度的波动,最大不应超过5℃。
另外,大多数直读光谱仪厂家对仪器的使用温度都有严格的限制,一般在10-30℃之间。首先是因为仪器在工厂校准时的温度在20℃左右,10-30℃内使用可以获得较好的测量精度,其次仪器的部件及设计在10-30℃范围内具有更高的可靠性,超出该温度范围使用,会引起可靠性下降,严重的还会引起仪器故障。
另外,直读光谱仪一般把光室的温度控制在34~38℃之间的某个温度点(不同型号仪器恒温温度不同),为了确保直读光谱仪的恒温控制正常工作,仪器使用的环境温度必须与光谱仪恒温温度有一定的温差,因此要求仪器使用环境温度低于30℃。
因此,上海直读光谱仪网建议,直读光谱仪在使用过程中应严格控制环境温度,配备足够功率的空调系统。
直读光谱仪氩气系统是由氩气控制电路、电磁阀,气流控制阀等组成,气流量的分配要根据激发过程的需要,由程序设定,各阀门出厂时已由制造厂设定,用户不需要单独调整,只需提供0.3MPa的气源即可。氩气进入火花室有一条通道,从聚光镜前面下方进入火花室,这样就比较彻底地冲净光线通过处空间的空气,又可以阻止激发时产生的粉尘对聚光镜的污染。
氩气流量分配为:
①惰性流量(待机状态)为0.5升/分,此时电磁阀门关闭,氩气经过固定气流控制阀保持其恒定值,直读光谱仪在常规分析状态下,静态氩流量为零。
②大流量冲洗。目的是冲击更换样品时带进的空气。此时电磁阀全开,保持流量为5—6升/分。
③激发状态。中间路电磁阀关闭,另一路与常流量合成3—5升/分流量,维持正常激发。当激发停止,两阀关闭,又进入待机状态。
